Wartungseinheit Serie GA, 2-teilig
IG 1/2", 1,5-9 bar, BG 300 Polyca.be., Schutzk., halbauto. Ablassv.Artikelnummer: 1529937Lieferantennummer: GACL 13EAN: 4047322666909
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
Wartungseinheit 2-tlg. »GA« mit PC-Behälter u. Schutzkorb, 5 µm, BG 300, G1/2, PE max. 10 bar, Regelbereich 1,5 - 9 bar, Ablass HA. Zweiteilige Wartungseinheiten, bestehend aus einem vordruckunabhängigen Membrandruckregler mit Sekundärentlüftung in Verbindung mit einem Zentrifugalabscheider und einem Proportionalöler.
Spezifikationen

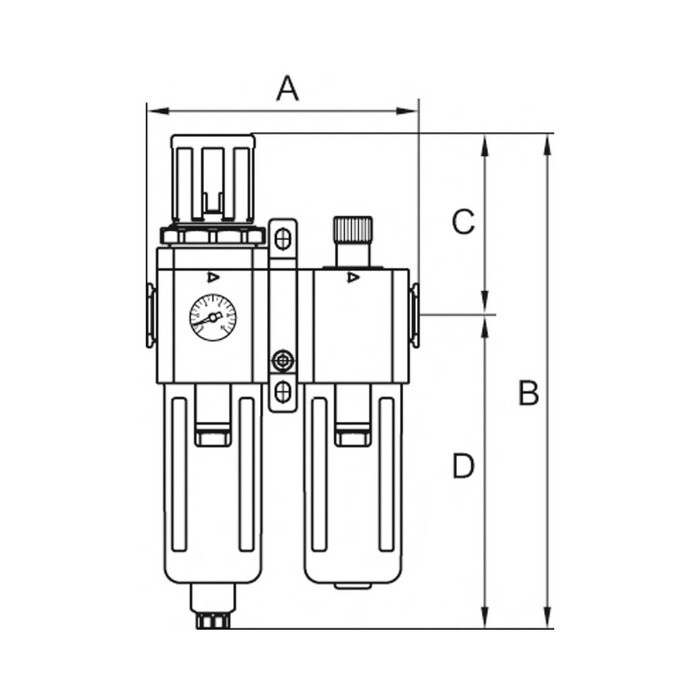

A
128,5 mm
B
247,0 mm
BG
300
C
89,0 mm
Condensate drain
Semi-automatic
Container
Polycarbonate container with protective cage
Control range max.
9 bar
Control range min.
1,5 bar
D
158,0 mm
Drip attachment
Brass/POM
Filter fineness
5 µm
Flow rate
2000 l/min
Housing
Die-cast aluminium
Inlet pressure max.
10 bar
Product range
GA
Riegler article number
178493
Screw thread
G 1/2
Sealing material
NBR
Serie
GA
Size
300
Spring cap
POM
Temperature range max.
70 °C
Temperature range min.
-5 °C
