Wartungseinheit Serie GA, 2-teilig
IG 3/4", 1,5-9 bar, BG 600 Metallbe., Sichtrohr, halbauto. Ablassv.Artikelnummer: 1529945Lieferantennummer: GACL 34Zolltarifnummer: 84811005EAN: 4047322666985
Ausgabe:
1 StückPaketfähig
Artikel in 4 Varianten erhältlich:
Login
Beschreibung

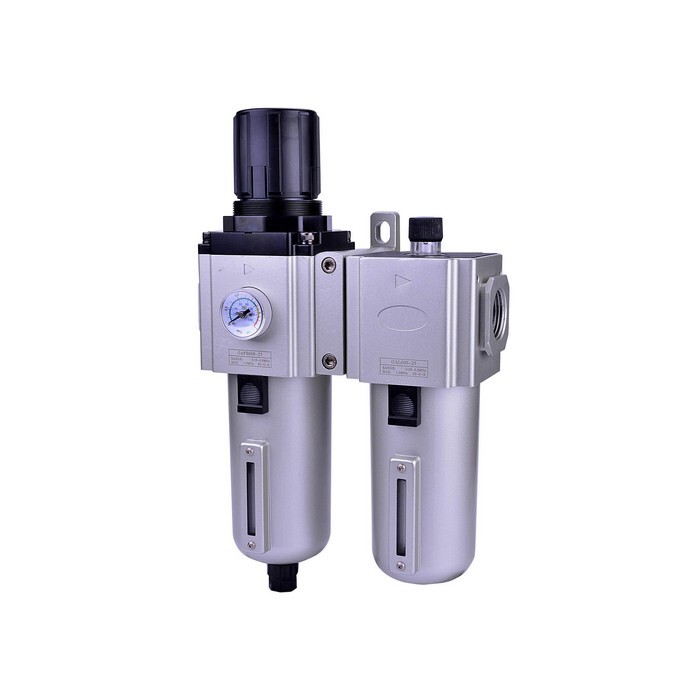

Wartungseinheit 2-tlg. »GA« mit Metallbehälter u. Sichtrohr, 5 µm, BG 600, G 3/4, PE max. 10 bar, Regelber. 1,5 - 9 bar, Ablass HA. Zweiteilige Wartungseinheiten, bestehend aus einem vordruckunabhängigen Membrandruckregler mit Sekundärentlüftung in Verbindung mit einem Zentrifugalabscheider und einem Proportionalöler.
Spezifikationen
A
206,0 mm
B
336,5 mm
BG
600
Behälter
Metallbehälter mit Sichtrohr
C
131,5 mm
D
205,0 mm
Dichtmaterial
NBR
Durchfluss
6000 l/min
Durchflusswertmessung
bei P<sub>1</sub> = 8 bar, P<sub>2</sub> = 6 bar und Druckabfall Δ<sub>p</sub> = 1 bar
Eingangsdruck max.
10 bar
Federhaube
POM
Filterfeinheit
5 µm
Gehäuse
Aluminium-Druckguss
Gewinde
G 3/4
Kondensatablass
halbautomatisch
Product range
GA
Regelbereich max.
9 bar
Regelbereich min.
1,5 bar
Riegler article number
178501
Size
600
Temperature range max.
70 °C
Temperature range min.
-5 °C
Tropfaufsatz
Messing/POM
