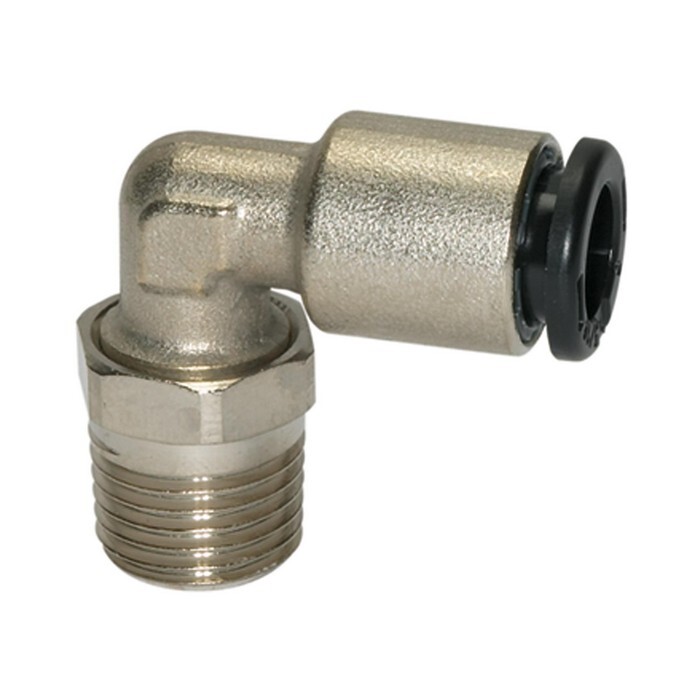

Winkel Einschraubverschraubung
AG 1/4"R kon., SD10 click-clock, Messing vernickelt, drehbarArtikelnummer: 1114696Lieferantennummer: 7754.014-10Zolltarifnummer: 74122000EAN: 4047322208420
Ausgabe:
1 StückPaketfähig
Artikel in 11 Varianten erhältlich:
Login
Beschreibung
L-Steckverschraubung »click-clock«, drehbar, R 1/4 a., für Schlauch-Außen-Ø 10, Arbeitsdruck -0,99 bis 16 bar, Messing vernickelt . Die Weiterentwicklung unserer höchst erfolgreichen Schnellsteckverbinder-Serie im Material Messing vernickelt. Die Vorteile der weiterentwickelten Baureihe sind:
- wesentlich einfacheres Stecken und Lösen des Schlauches, vielfach wiederholbar
- verwendbar auch bei nichtkalibrierten Schläuchen
- geeignet für den Vakuumbetrieb
Spezifikationen
Arbeitsdruck max.
16 bar
Arbeitsdruck min.
-0,99 bar
Betriebstemperatur max.
80 °C
Betriebstemperatur min.
-20 °C
Dichtmaterial
NBR
Empfohlener Schlauch
PA, PU
Gewinde
R 1/4 AG

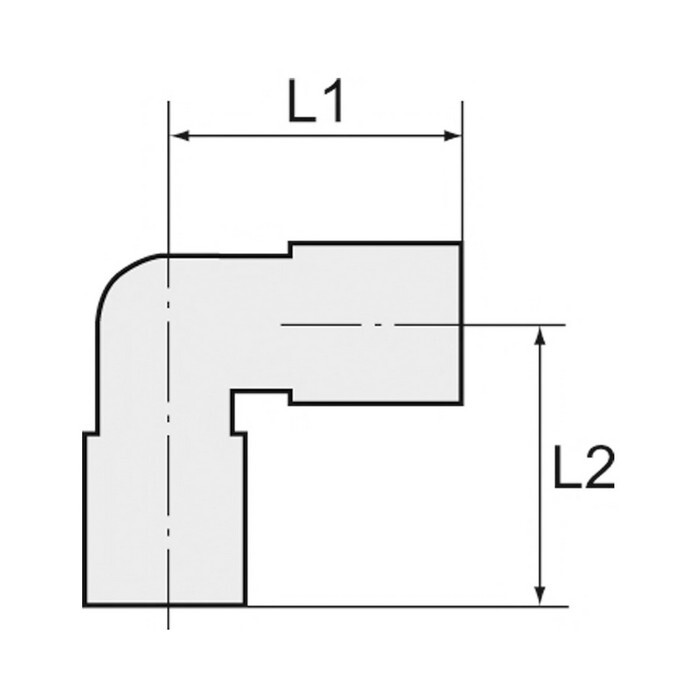

L1
27,2 mm
L2
26,3 mm
Lösering
Hostaform
Material
Messing vernickelt
Medium
Druckluft
Product range
click-clock
Riegler article number
108619
SW
14 mm
Spannring
Edelstahl
für Schlauch-Außen-Ø
10 mm
