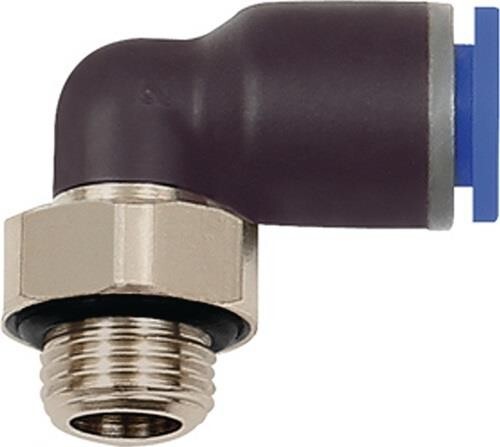

Winkel Einschraubverschraubung
AG 1/4", SD6, drehbar, O-Ring Blaue Serie, KU- Messing vernickeltArtikelnummer: 1114407Lieferantennummer: 125.014-6EAN: 4047322023214
VPE (VE NW): 10 StückVPE (Verpackung): 10 StückAusgabe:
1 StückPaketfähig
Artikel in 22 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
L-Steckverschraubung »Blaue Serie«, drehbar, G 1/4 a., für Schlauch-Außen-Ø 6 mm, pmax kurzzeitig 15 bar, KS/MS vern., L=20,0mm. Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing. Die Teile sind einsetzbar in Verbindung mit Kunststoffschläuchen und Kunststoffrohren.
Spezifikationen
Arbeitsdruck max.
10 bar
Arbeitsdruck max. kurzzeitig
15 bar
Arbeitsdruck min.
-0,95 bar
Außengewinde
G 1/4 ″
Dichtmaterial
NBR
External thread mm
13,16 mm
Gewinde
G 1/4
L1
20,0 mm
L2
20,0 mm
Lösering
Kunststoff
Material
Plastic or nickel-plated brass
Medium
Druckluft
Recommended hose
PU or PA (nylon)
SW
10 mm
Serie
Blaue Serie
Temperaturbereich max.
80 °C
Temperaturbereich min.
-20 °C
Temperature range
-20 to +80 °C
Thread type
cylindrical
Version
with O-ring, rotatable
für Schlauch-Außen-Ø
6 mm
