Winkel Einschraubverschraubung
AG 3/8"R, SD6, drehbar, PTFE Blaue Serie, KU- Messing vernickeltArtikelnummer: 1114437Lieferantennummer: 126.038-6EAN: 4047322023467
VPE (VE NW): 10 StückAusgabe:
1 StückPaketfähig
Artikel in 20 Varianten erhältlich:
Login
Beschreibung

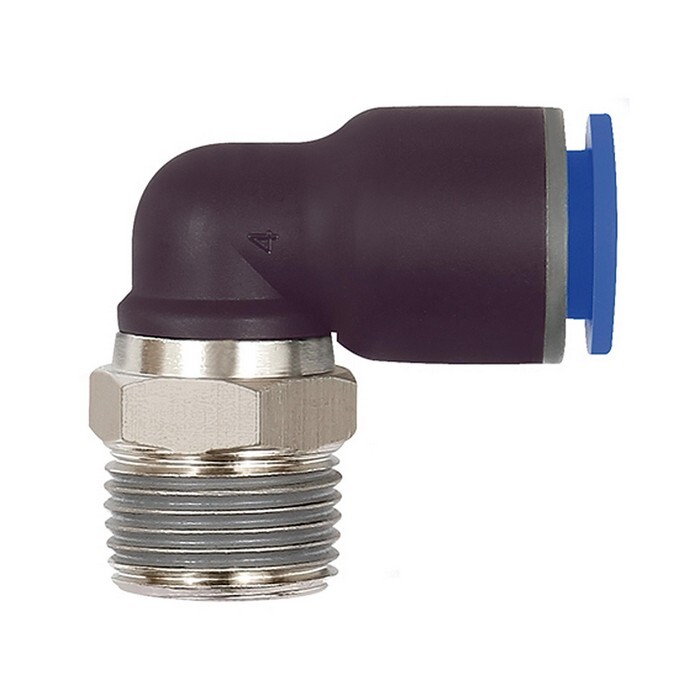

L-Steckverschraubung »Blaue Serie«, drehbar, R 3/8 a., für Schlauch-Außen-Ø 6 mm, pmax kurzzeitig 15 bar, KS/MS vern., L=20,1mm. Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing. Die Teile sind einsetzbar in Verbindung mit Kunststoffschläuchen und Kunststoffrohren.
Spezifikationen
Application range
Air, vacuum
Arbeitsdruck max.
10 bar
Arbeitsdruck max. kurzzeitig
15 bar
Arbeitsdruck min.
-0,95 bar
Dichtmaterial
NBR
Empfohlener Schlauch
PU, PA (Nylon)
Gewinde
R 3/8 AG
L1
20,1 mm
L2
22,5 mm
Lösering
Kunststoff
Material
Kunststoff bzw. Messing vernickelt
Medium
Druckluft
Product range
Blue series
Riegler article number
109288
SW
17 mm
Serie
Blaue Serie
Temperaturbereich max.
80 °C
Temperaturbereich min.
-20 °C
für Schlauch-Außen-Ø
6 mm
