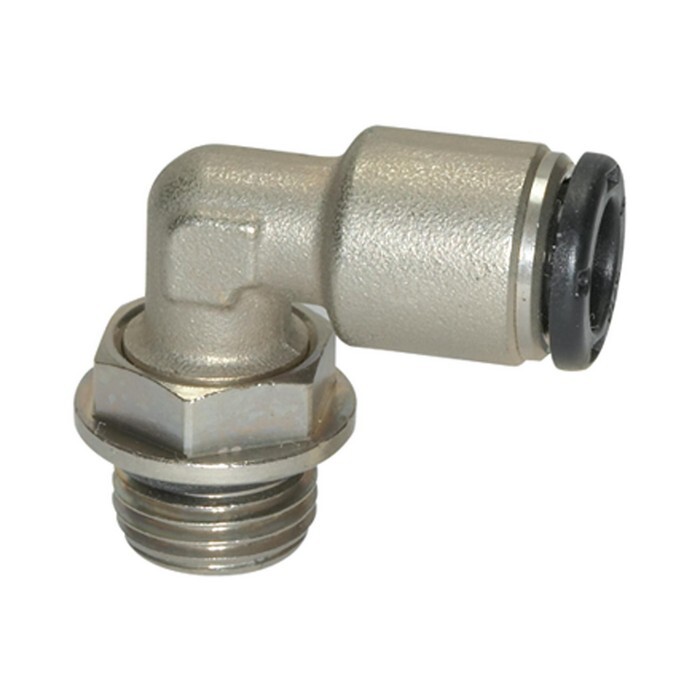

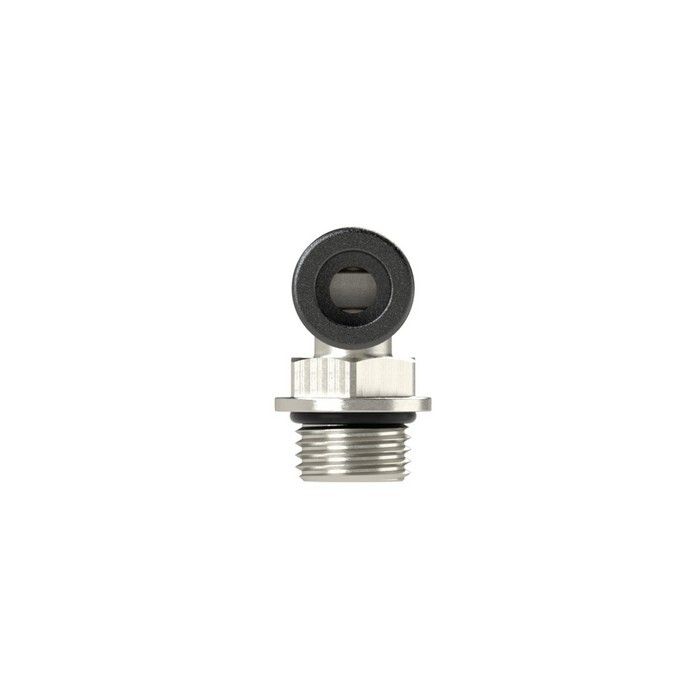

Winkel Einschraubverschraubung
AG 3/8" zyl., SD12, O-Ring click-clock, Messing vernickelt, drehbarArtikelnummer: 1114693Lieferantennummer: 754.038-12Zolltarifnummer: 74122000EAN: 4047322209403
Ausgabe:
1 StückPaketfähig
Artikel in 19 Varianten erhältlich:
Login
Beschreibung
L-Steckverschraubung »click-clock«, drehbar, G 3/8 a., Schlauch-Außen-Ø 12, Arbeitsdruck -0,99 bis 16 bar, Messing vern., L1=30 . Die Weiterentwicklung unserer höchst erfolgreichen Schnellsteckverbinder-Serie im Material Messing vernickelt. Die Vorteile der weiterentwickelten Baureihe sind:
- wesentlich einfacheres Stecken und Lösen des Schlauches, vielfach wiederholbar
- verwendbar auch bei nichtkalibrierten Schläuchen
- geeignet für den Vakuumbetrieb
Spezifikationen
Arbeitsdruck max.
16 bar
Arbeitsdruck min.
-0,99 bar
Betriebstemperatur max.
80 °C
Betriebstemperatur min.
-20 °C
Dichtmaterial
NBR
Empfohlener Schlauch
PA, PU
Gewinde
G 3/8 AG
L1
30,0 mm
L2
27,1 mm
Lösering
Hostaform
Material
Messing vernickelt
Medium
Druckluft
Product range
click-clock
Riegler article number
108609
SW
17 mm
Spannring
Edelstahl
für Schlauch-Außen-Ø
12 mm
