Winkel Einschraubverschraubung
AG M 5 zyl., SD5, O-Ring click-clock, Messing vernickelt, drehbarArtikelnummer: 1245429Lieferantennummer: 754.005-5Zolltarifnummer: 74122000EAN: 4047322292191
Ausgabe:
1 StückPaketfähig
Artikel in 19 Varianten erhältlich:
Login
Beschreibung
L-Steckverschraubung »click-clock«, drehbar, M5 a., für Schlauch-Außen-Ø 5, Arbeitsdruck -0,99 bis 16 bar, Messing vern., L1=22,8 . Die Weiterentwicklung unserer höchst erfolgreichen Schnellsteckverbinder-Serie im Material Messing vernickelt. Die Vorteile der weiterentwickelten Baureihe sind:
- wesentlich einfacheres Stecken und Lösen des Schlauches, vielfach wiederholbar
- verwendbar auch bei nichtkalibrierten Schläuchen
- geeignet für den Vakuumbetrieb
Spezifikationen
Arbeitsdruck max.
16 bar
Arbeitsdruck min.
-0,99 bar
Betriebstemperatur max.
80 °C
Betriebstemperatur min.
-20 °C
Dichtmaterial
NBR
Empfohlener Schlauch
PA, PU
Gewinde
M5 AG

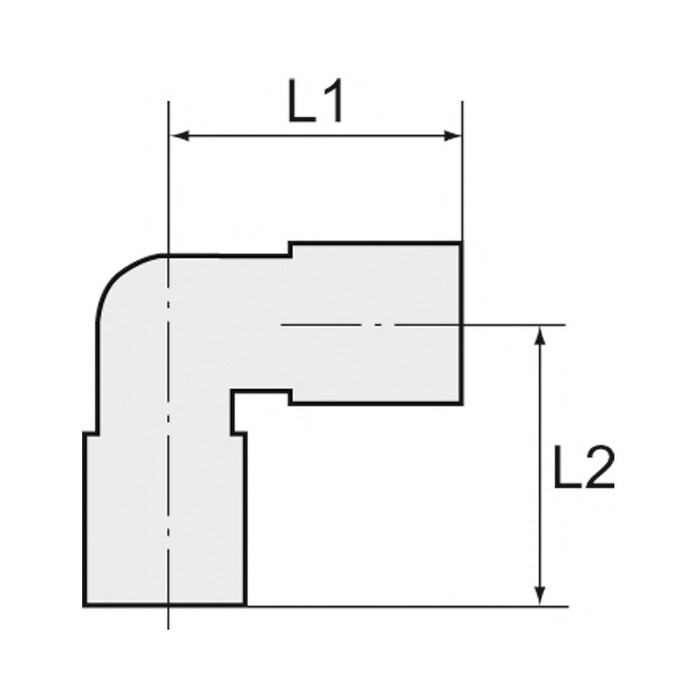

L1
22,8 mm
L2
15,3 mm
Lösering
Hostaform
Material
Messing vernickelt
Medium
Druckluft
Product range
click-clock
Riegler article number
108595
SW
9 mm
Spannring
Edelstahl
für Schlauch-Außen-Ø
5 mm
