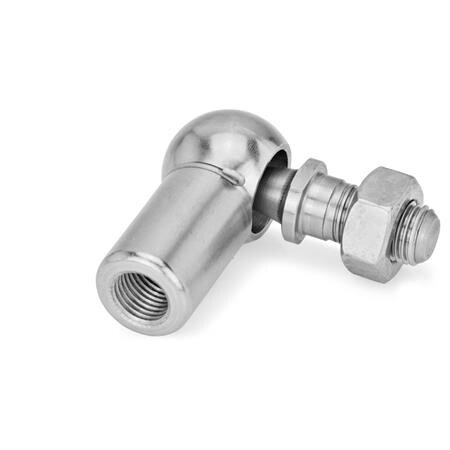

Edelstahl-Winkelgelenke DIN 71802 bestehen aus Kugelpfannen DIN 71805 und Kugelzapfen DIN 71803. Der Schwenkwinkel beträgt bei der Ausführung mit Sicherungsbügel (Form CSN) 15°, ohne Sicherungsbügel (Form CN) 18°. Bei Montage wird der Kugelzapfen durch den Sprengring gedrückt und durch diesen gehalten. Wenn die Haltekraft (siehe auch Mindestabzugskräfte in der Tabelle) nicht ausreichend ist, kann die Verbindung Kugelpfanne / Kugelzapfen durch den Sicherungsbügel gesichert werden. Dieser ist leicht zu montieren bzw. zu demontieren. Durch die Verwendung von Dichtkappen GN 710 können die Winkelgelenke vor Verschmutzung geschützt werden.
