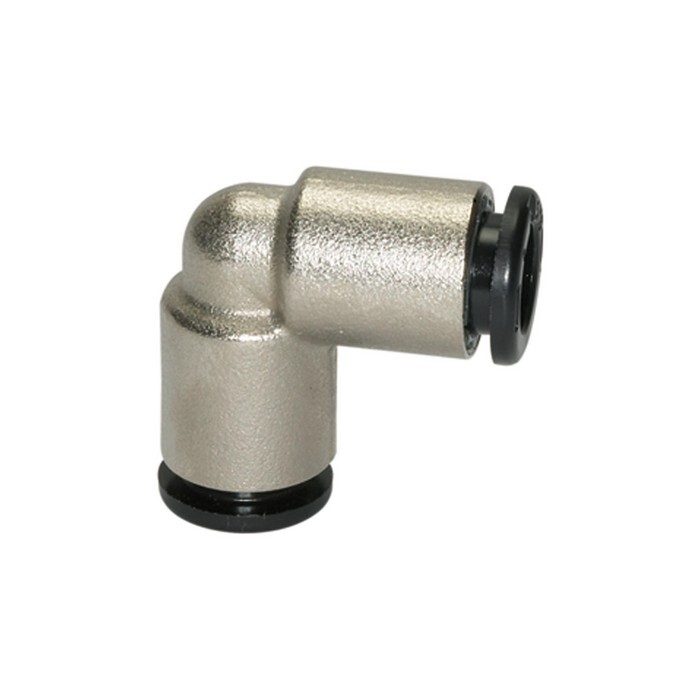

Winkelsteckverbinder
SD3, L1-2 10,4 mm click-clock, Messing vernickeltArtikelnummer: 1245649Lieferantennummer: 748.003Zolltarifnummer: 74122000EAN: 4047322208956
Ausgabe:
1 StückPaketfähig
Artikel in 8 Varianten erhältlich:
Login
Beschreibung
L-Steckverbindung »click-clock« Schlauch-Außen-Ø 3, Arbeitsdruck -0,99 bis 16 bar, Betriebstemp. -20 °C bis 80 °C, Messing vern. . Die Weiterentwicklung unserer höchst erfolgreichen Schnellsteckverbinder-Serie im Material Messing vernickelt. Die Vorteile der weiterentwickelten Baureihe sind:
- wesentlich einfacheres Stecken und Lösen des Schlauches, vielfach wiederholbar
- verwendbar auch bei nichtkalibrierten Schläuchen
- geeignet für den Vakuumbetrieb
Spezifikationen
Arbeitsdruck max.
16 bar
Arbeitsdruck min.
-0,99 bar
Betriebstemperatur max.
80 °C
Betriebstemperatur min.
-20 °C
Dichtmaterial
NBR
Empfohlener Schlauch
PA, PU
L1
10,4 mm
L2
10,4 mm
Lösering
Messing vernickelt
Material
Messing vernickelt
Medium
Druckluft
Product range
click-clock
Riegler article number
108752
Serie
click-clock
Spannring
Edelstahl
für Schlauch-Außen-Ø
3 mm
