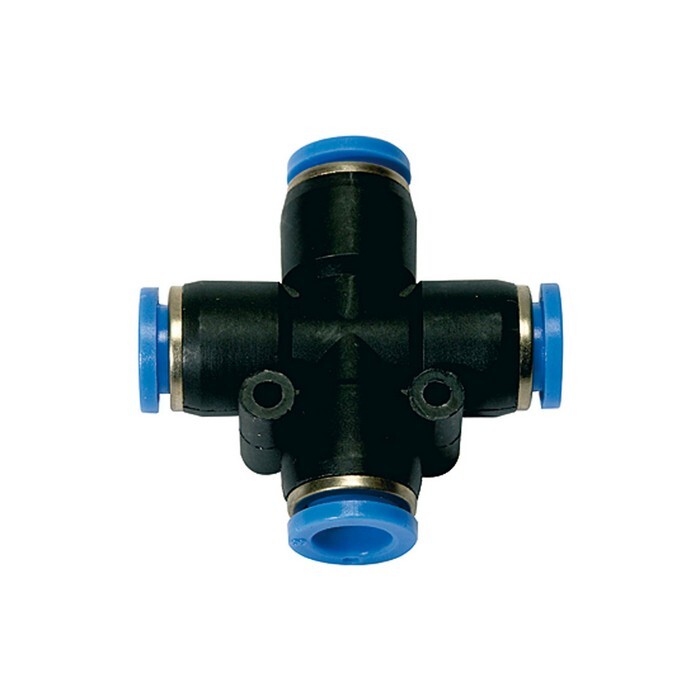

X-Steckverbinder
SD6 Blaue Serie, KU- Messing vernickeltArtikelnummer: 1114121Lieferantennummer: 139.006EAN: 4047322026437
VPE (Verpackung): 10 StückAusgabe:
1 StückPaketfähig
Artikel in 5 Varianten erhältlich:
Login
Beschreibung
X-Steckverbindung »Blaue Serie«, für Schlauch-Außen-Ø 6 mm, pmax kurzzeitig 15 bar, Kunststoff/Messing vernickelt. Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing. Die Teile sind einsetzbar in Verbindung mit Kunststoffschläuchen und Kunststoffrohren.
Spezifikationen
Application range
Air, vacuum
Arbeitsdruck max.
10 bar
Arbeitsdruck max. kurzzeitig
15 bar
Arbeitsdruck min.
-0,95 bar
Dichtmaterial
NBR
Empfohlener Schlauch
PU, PA (Nylon)
L1
19,0 mm
Lösering
Kunststoff
Material
Kunststoff bzw. Messing vernickelt
Medium
Druckluft
Product range
Blue series
Riegler article number
109862
Serie
Blaue Serie
Temperaturbereich max.
80 °C
Temperaturbereich min.
-20 °C
für Schlauch-Außen-Ø
6 mm
