Y-Steckverbinder reduziert
1x SD8, 2x SD6 Kunststoff, Blaue SerieArtikelnummer: 1114503Lieferantennummer: 141.008Zolltarifnummer: 39174000EAN: 4047322028240
Ausgabe:
1 StückPaketfähig
Artikel in 8 Varianten erhältlich:
Login
Beschreibung

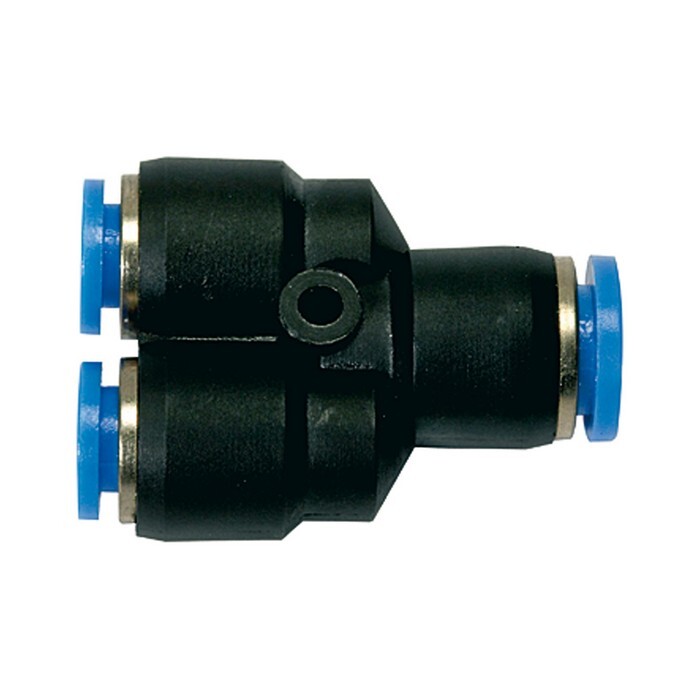

Y-Steckverbindung »Blaue Serie«, reduzierend, für Schlauch-Außen-Ø 1x8/2x6 mm, pmax kurzzeitig 15 bar, Kunststoff/Messing vern.. Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing. Die Teile sind einsetzbar in Verbindung mit Kunststoffschläuchen und Kunststoffrohren.
Spezifikationen
Application range
Air, vacuum
Arbeitsdruck max.
10 bar
Arbeitsdruck max. kurzzeitig
15 bar
Arbeitsdruck min.
-0,95 bar
Dichtmaterial
NBR
Empfohlener Schlauch
PU, PA (Nylon)
For outer hose Ø
1x8 / 2x6 mm
L1
39,8 mm
Lösering
Kunststoff
Material
Kunststoff bzw. Messing vernickelt
Medium
Druckluft
Product range
Blue series
Riegler article number
109856
Temperaturbereich max.
80 °C
Temperaturbereich min.
-20 °C
für Schlauch-Außen-Ø1
8 mm
für Schlauch-Außen-Ø2
6 mm
