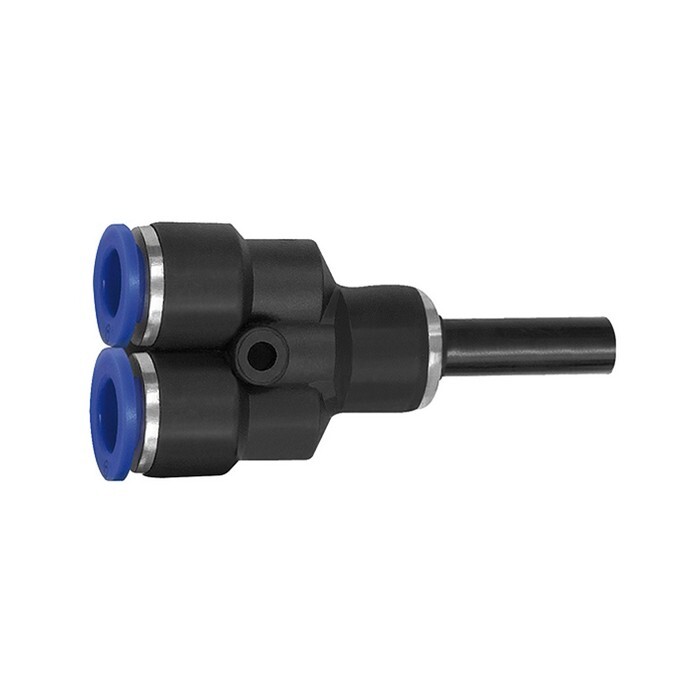

Y-Steckverbindung Stecknippel 10 mm
Blaue Serie Schlauch-Ø 10Artikelnummer: 1372712Lieferantennummer: 142.010-KZolltarifnummer: 39174000EAN: 4047322383523
Ausgabe:
1 StückPaketfähig
Artikel in 6 Varianten erhältlich:
Login
Beschreibung
Y-Steckverbindung, Stecknippel 10 mm »Blaue Serie«, für Schlauch-Außen-Ø 10 mm, pmax kurzzeitig 15 bar, Kunststoff. Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing. Die Teile sind einsetzbar in Verbindung mit Kunststoffschläuchen und Kunststoffrohren.
Spezifikationen
Application range
Air, vacuum
Arbeitsdruck max.
10 bar
Arbeitsdruck max. kurzzeitig
15 bar
Arbeitsdruck min.
-0,95 bar
Dichtmaterial
NBR
Empfohlener Schlauch
PU, PA (Nylon)
L1
66,5 mm
Lösering
Kunststoff
Material
Kunststoff bzw. Messing vernickelt
Medium
Druckluft
Product range
Blue series
Riegler article number
125722
Stecknippel
10 mm
Temperaturbereich max.
80 °C
Temperaturbereich min.
-20 °C
für Schlauch-Außen-Ø
10 mm
