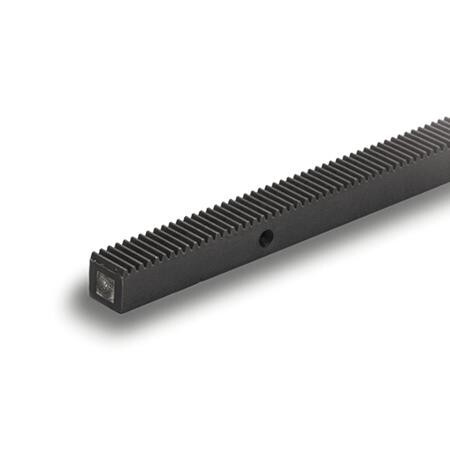

Zahnstange, Modul 3

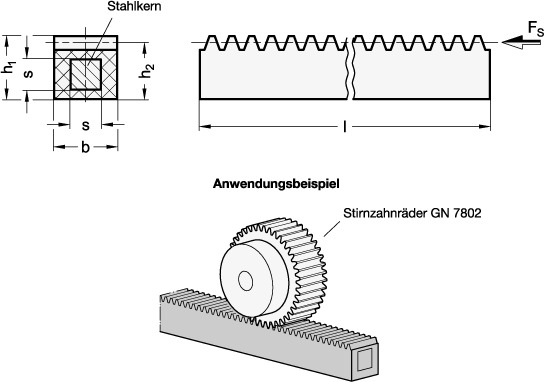

Zahnstangen GN 7822 werden in Kombination mit Stirnzahnrädern GN 7802 dazu verwendet, Rotationsbewegungen in Linearbewegungen oder umgekehrt umzuwandeln. Sie werden in der Automatisierungstechnik für Anwendungen mit hoher Wiederholgenauigkeit bei häufigen Richtungs- und Lastwechseln verwendet. Der Stahlkern erhöht die Steifigkeit und verhindert ein Durchbiegen der Zahnstangen. Zudem sind die Module 1 / 1,5 / 2 für eine fortlaufende Montage der Zahnstangen ausgelegt. Die Zahnstangen haben eine Bezugsprofil-Verzahnung mit einem Eingriffswinkel von 20°. Die Kraft FS bezieht sich auf die maximale zulässige Krafteinwirkung an einem einzelnen Zahn.
