Anchor

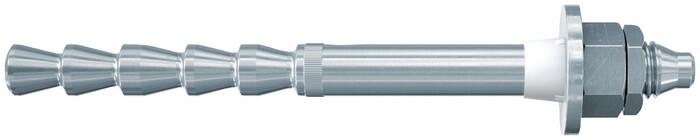

FDA-A 16x125/25 fischer DynamicItem-no.: 1313315Supplier number: 536945customs tariff number: 73181548EAN: 4048962252972
PU (Packaging): 10 PieceQuantity:
10 PiecePackable
Price and stock visible after login
Description
Der fischer Dynamic-Anker FDA-A mit vormontierter Ankerstange für die schnelle Montage. Der Stahlanker ist geeignet für die Durchsteckmontage und kleine Randabstände erlauben auch das Befestigen am Plattenrand. Geprüfte Sicherheit durch allgemeine bauaufsichtliche Zulassung für unendlich viele Lastwechsel. Der Dynamic-Anker kann mit dem Injektionsmörtel FIS HB vollflächig mit der Bohrlochwand verklebt werden. Dank des mittleren Lastniveau geeignet für eine Vielzahl von Anwendungen wie bspw. PKW-Hebebühnen, Förderbänder, Industrieroboter, Kooperations-Roboter und Anlagen sowie Führungsschienen von Aufzügen.
Attributes
Anchor depth
125 mm
Construction material
uncracked concrete
Drill hole diameter in the attachment
19 mm
Drill nominal diameter
18 mm
Drilling depth through attachment
155 mm
ETA approval
Ja
Length (battery)
180 mm
Material
Galvanised steel 8.8
Min. - max. effective length
16 - 25 mm
Min. / max. Nutzlänge
16 - 25 mm
Min. drill hole depth for push-through installation
155 mm
Professional / DIY
Professional
Screw thread
M16
Test marks / approvals
DIBT Zulassung
Thread dimension (mm)
16 mm
VDS approval
Ja
Version
with external thread
With mortar cartridge
No
Wrench width
24 mm
