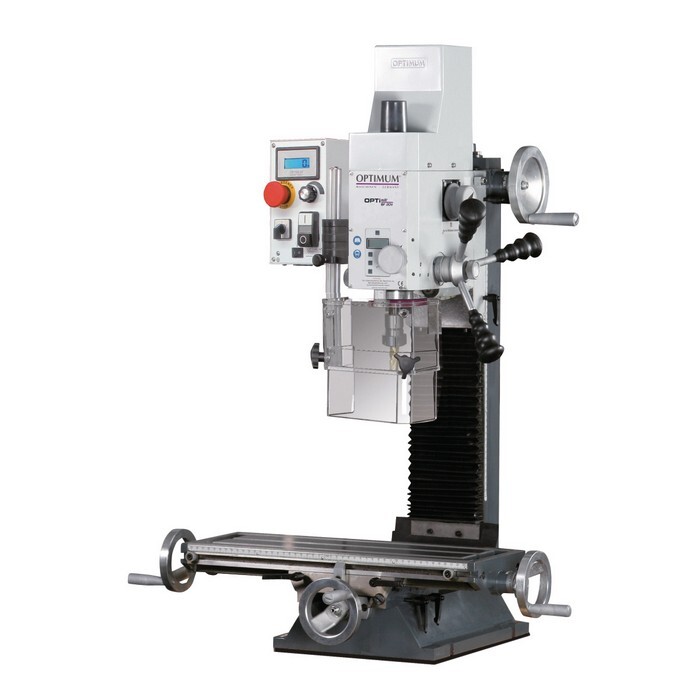

Drill milling machine
BF 20 Vario OptimumItem-no.: 1049932Supplier number: 3338120EAN: 4030635005961
Quantity:
1 PiecePackable
Price and stock visible after login
Description
Stabile Ausführung mit elektronisch stufenlos regelbarem Antrieb · Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern · Stabile Schwalbenschwanzführung, präzisionsgeschliffen und geschabt mit nachstellbaren Keilleisten · EMV-Filter (zum Schutz empfindlicher Elektronik vor Beeinflussung durch leitungsgebundene Störsignale Klasse B) · Alle Führungen sind geschliffen und sichtgeschabt (Öltaschen für die Schmierung) · Präzise verarbeitet · Zweistufige Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung · Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung · Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar · Sicherheitselektrik in 24 Volt-Ausführung · Faltenbalg als Führungsschutz · Rechts/Linkslauf · Bohr-Fräskopf um ± 900 neigbar, für Fräs- und Bohrarbeiten in jeder Winkellage · Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders Lieferumfang: · Kegeldorn MK 2, B16 · Anzugsstange M 10 · Bedienwerkzeug.
Attributes
Blade head size max.
63 mm
Continuous drilling capacity steel (S235JR)
12 mm
Distance vertical spindle - horizontal milling table max.
375 mm
Distance vertical spindle - horizontal milling table min.
0 mm
Drilling capacity steel (S235JR)
16 mm
End mill size max.
20 mm
Erläuterung Vertikalspindel Drehzahlbereich
M 10: 150 – 3000 min¯¹
Height (product) approx.
935 mm
Horizontal milling table T-slot size
12 mm
Horizontal milling table length
510 mm
Horizontal milling table width
180 mm
Horizontal router table T-slot spacing
63 mm
Horizontal router table T-slots quantity
3
Horizontalfrästisch Traglast max.
50 kg
Length (product) approx.
745 mm
Mains frequency
50 Hz
Manual X-axis travel
280
Manual Y-axis travel
175 mm
Manual Z-axis travel
280 mm
Power supply voltage
230 V
Vertical spindle number of speed ranges
2
Vertical spindle power drive motor normal operation
0.85 kW
Vertical spindle projection
185 mm
Vertical spindle pull rod
M 10
Vertical spindle quill stroke
50 mm
Vertical spindle rotation range milling head Z - X plane
± 90 °
Vertical spindle speed control
Electronically adjustable
Vertical spindle speed range
90 – 1480 min¯¹
Vertical spindle spindle holder
MK 2 / M 10
Weight (net) approx.
103 kg
Width/depth (product) approx.
565 mm
