Einschraubverschraubung, Serie metallica
M3 a., für Schlauch-Außen-Ø 3 mm Messing vernickeltItem-no.: 1734684Supplier number: 845.003-3EAN: 4047322745734
Quantity:
1 PiecePackable
Price and stock visible after login
Description
Straight push-in fitting »metallica«, M3 o., for hose exterior Ø 3 mm, Working pressure -0.98 to 16 bar, nickel-plated brass. All parts with a parallel thread are supplied with an FPM O-ring while the conical threads are coated with preCOTE 5 dispersion, all fittings in this series can thus also be used at high temperatures (medium compressed air).
Attributes
Arbeitsdruck max.
16 bar
Arbeitsdruck min.
-0,98 bar
Außen-Sechskant
ohne
Betriebstemperatur max.
150 °C
Betriebstemperatur min.
-20 °C
Dichtmaterial
FKM
Empfohlener Schlauch
PA und PU
Gewinde
M3

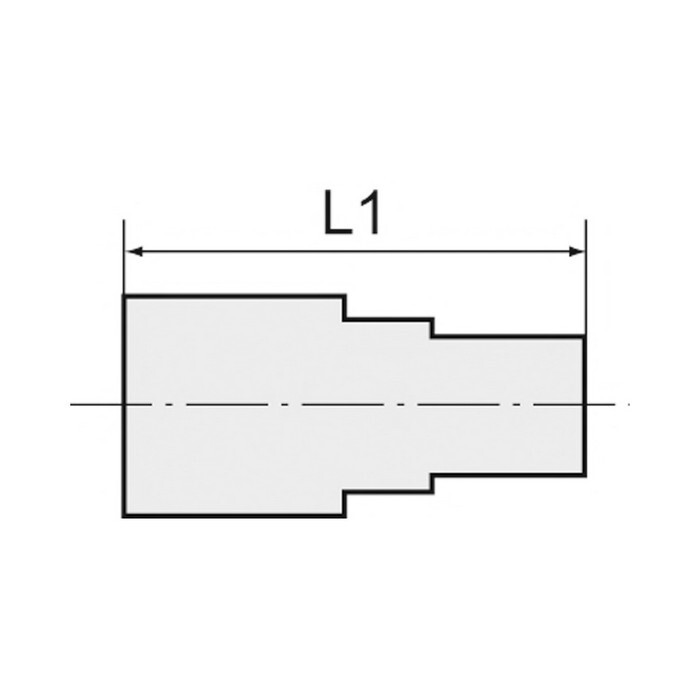

L1
13,5 mm
Lösering
Messing vernickelt
Material
Messing vernickelt
Medium
Druckluft
SW
- mm
Serie
metallica
Spannring
Edelstahl
für Schlauch-Außen-Ø
3 mm
