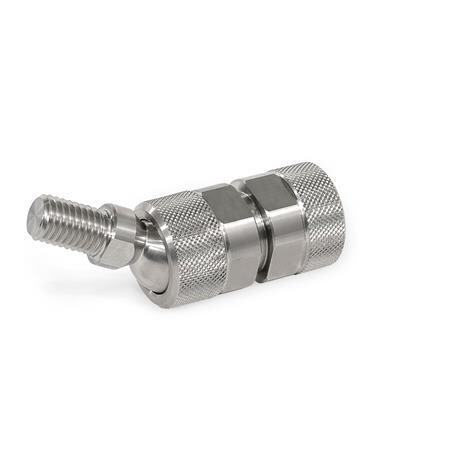

Ball joint
GN 782-M8-KS-1-NI stainless steelNI - Edelstahl
Item-no.: 1722637Supplier number: 782-M8-KS-1-NIcustoms tariff number: 84831050EAN: 4045525933736
Quantity:
1 PiecePackable
Your price: Price on request
Price and stock visible after login
Description
Über die Klemmmutter der Kugelgelenke GN 782 kann die Druckkraft der Tellerfeder und damit die Beweglichkeit der Kugel beeinflusst werden. Gleichzeitig wirken die Tellerfedern als Schraubensicherung für die Klemmmutter. Ist die max. Druckkraft der Tellerfedern erreicht, erfolgt die Klemmung der Kugel direkt mit der Klemmmutter über das Bremsstück auf die Klemmschraube. Hierbei sollte das in der Tabelle angegebene max. Anzugsdrehmoment nicht überschritten werden.
Attributes
Code number
1 - Mounting side with internal thread
Form
KS - Ball with screw
L1
12
L2
10
Material
NI - Stainless steel
Recommended tightening torque in Nm ≈
20
RoHS
Ja
Screw thread d1
M 8
Weight
0.073 kg
d2
M 8
d3
19
d4
11
empfohlenes Anzugsdrehmoment
20 Nm
l3
12.5
l5
29.5
l6
19.5
l6 ≈
19.5
sw1
17
sw2
9
