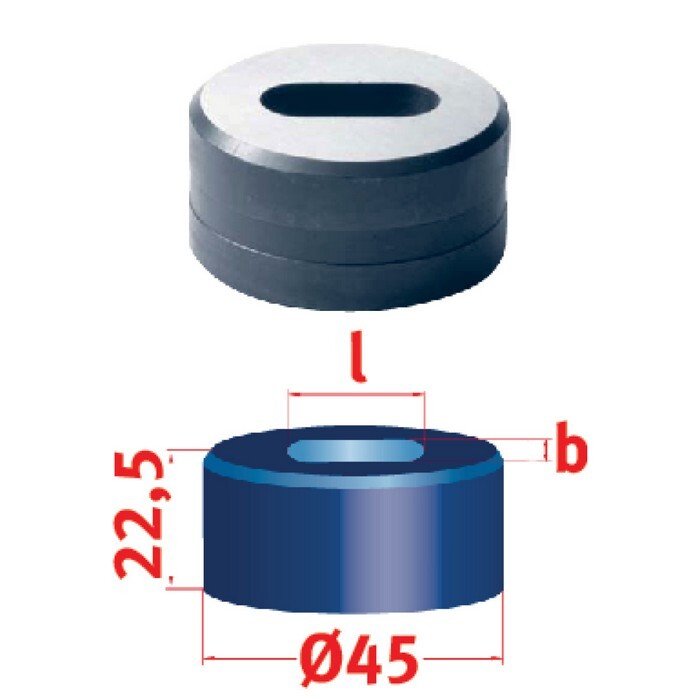

Langlochmatrize

Der gewünschte Lochdurchmesser entspricht dem Stempeldurchmesser · Der Durchmesser der Matrize ist abhängig von der Materialstärke. Schneidspiel bei Rundloch, Rechteck und Quadrat Materialstärke / Schneidspiel (mm): 0 – 3,9 / 0,2 | 4 – 8,9 / 0,7 | 9 – 13,9 / 1,2 | 14 – 18,9 / 1,7 | 19 – 24 / 2,2 Beispiel: Stempel-Ø 15 mm und Materialstärke 10 mm = Matrizen-Ø 16,2 mm. Schneidspiel bei Langloch Materialstärke / Schneidspiel (mm): 0 – 5,9 / 0,3 | 6 – 14 / 1,0 Beispiel: Stempel 10 x 25 mm und Materialstärke 10 mm = Matrize 11 x 26 mm.
