Column drilling machine
incl. vice action set OPTIdrill DQ32 SETItem-no.: 1455615Supplier number: 3191049SETEAN: 4036351339120
Quantity:
1 PiecePackable
Price and stock visible after login
Description

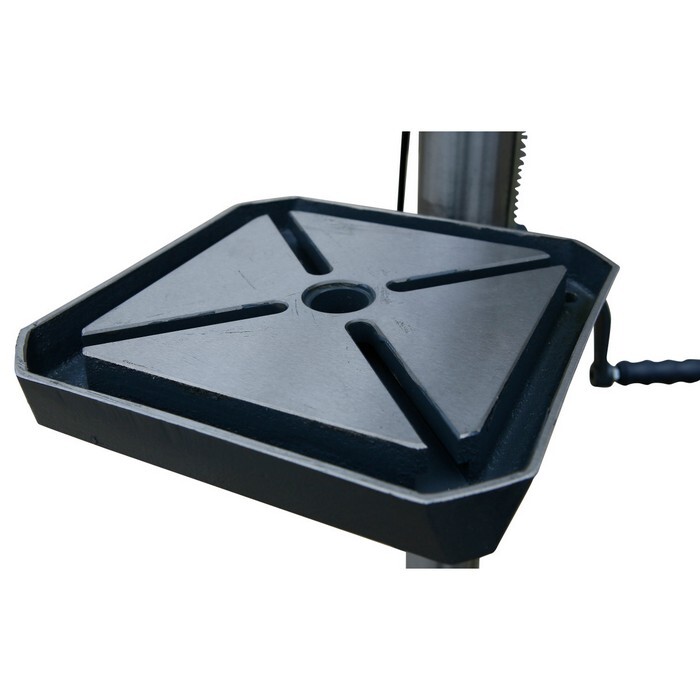

Mit Keilriemenantrieb. Präzise gearbeiteter Bohrtisch, ± 45° seitlich kippbar und 360° drehbar. Massive, groß dimensionierte Bodenplatte mit Nuten, rückseitig stark verrippt. Geschliffener Vielzahn-Mitnehmer. Beste Kraftübertragung durch Aluminium-Riemenscheiben in Verbindung mit gezahntem GATES Qualitätskeilriemen. Garantierte Rundlaufgenauigkeit besser als 0,03 mm in der Bohrspindel gemessen. Bohrspindel mit Präzisionskugellager. Schnellspannbohrfutter im Standardlieferumfang. Riemenabdeckung mit Sicherheitsschalter. Bedienungsfreundlicher Schalter nach IP 54. Separater Not-Halt-Schlagschalter. Lieferumfang:. Schnellspannbohrfutter 1 - 16 mm. T-Nutensteine. Morsekonus MK 3/B16 (DQ 25). Morsekonus MK 4/B16 (DQ 32). Austreiber. Schraubstock BME 150.
Attributes
Column diameter
92 mm
Continuous drilling capacity steel (S235JR)
25 mm
Distance spindle - drill table max.
640 mm
Distance spindle - machine base max.
1170 mm
Drill table inclination
45 °
Drilling capacity steel (S235JR)
30 mm
Drilling table T-slot size
14 mm
Drilling table T-slots quantity
2
Drilling table rotation
360 °
Drilling table type of T-slots
diagonal
Drilling table work surface length
355 mm
Drilling table work surface width
355 mm
Extension
254 mm
Height (product) approx.
1660 mm
Length (product) approx.
850 mm
Load capacity drill table
55 kg
Machine foot T-slot distance
138 mm
Machine foot T-slot quantity
2
Machine foot T-slot size
14 mm
Machine foot work surface length
575 mm
Machine foot work surface width
350 mm
Mains frequency
50 Hz
Number of speed ranges
9
Power drive motor
1,1 kW
Power supply voltage
400 V
Quill stroke
120 mm
Rotational speed range
120 – 1810 min¯¹
Spindle holder
MK 4
Weight (net) approx.
128 kg
Width/depth (product) approx.
390 mm
