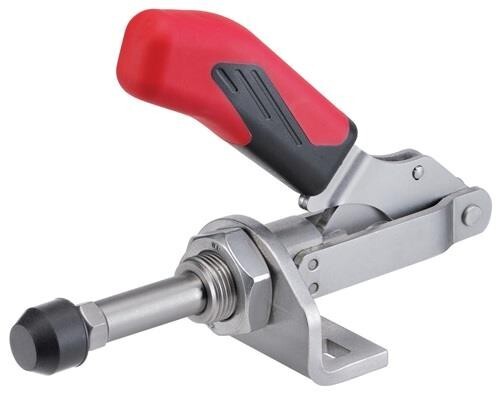

Push rod clamp
Size 0, small angled foot AMF 6841Item-no.: 1021332Supplier number: 94094EAN: 4020772094096
Quantity:
1 PiecePackable
Price and stock visible after login
Description
mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden · Weitere technische Eigenschaften: · A: 6,5mm · D: 4,5mm · M max.: 16mm · L2: 10mm · M2: M10x1mm · L1: 66,5mm · H1: 49,3mm · F1: 0,8kN · Gesamthöhe: 47mm · B max.: 33mm · Bohrungs-Ø: 4,5 mm · F2: 0,8kN · B min.: 17mm · P: 16mm · K: 6,5mm · E: 13mm · H: 12mm · N: 25mm · Gesamtlänge: 66mm
Attributes
Clamping height
12 mm
Construction type
Small angled foot
Height tensioned
49,3 mm
Holding force F1
0,8 kN
Holding force F2
0,8 kN
Length tensioned
66,5 mm
Pressure screw
M4 x 20
Size
0
Stroke
16 mm
