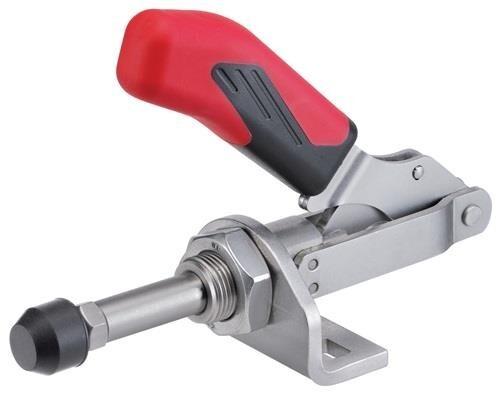

Push rod clamp
Size 1, small angled foot AMF 6841Item-no.: 1021333Supplier number: 94110EAN: 4020772094119
Quantity:
1 PiecePackable
Price and stock visible after login
Description
mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden · Weitere technische Eigenschaften: · D: 4,5mm · L2: 16mm · L1: 91mm · F1: 1kN · Gesamthöhe: 60mm · P: 20mm · K: 7mm · A: 8mm · M max.: 19,5mm · M min.: 16mm · M2: M12x1,5mm · H1: 60,5mm · B max.: 44,5mm · Bohrungs-Ø: 4,5 mm · F2: 1kN · B min.: 24,5mm · E: 20mm · H: 15mm · N: 30mm · Gesamtlänge: 91mm
Attributes
Clamping height
15 mm
Construction type
Small angled foot
Height tensioned
60,5 mm
Holding force F1
1 kN
Holding force F2
1 kN
Length tensioned
91 mm
Pressure screw
M4 x 20
Size
1
Stroke
20 mm
