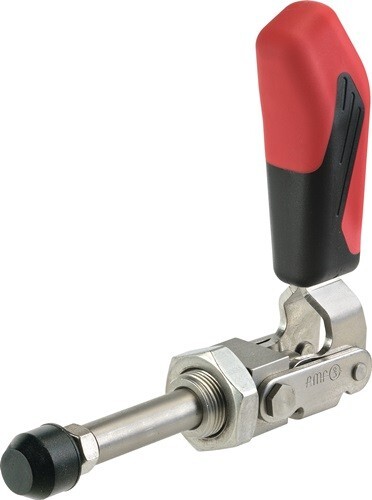

Push rod clamp
Size 2, stainless steel, short design with pressure screw, AMF 6844NIItem-no.: 1604753Supplier number: 95349customs tariff number: 84662020EAN: 4020772095345
Quantity:
1 PiecePackable
Price and stock visible after login
Description

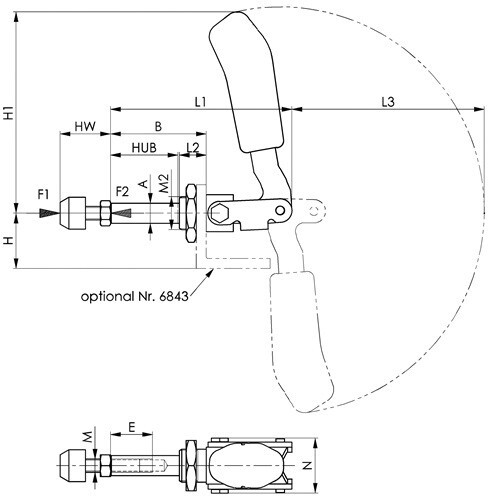

VA · kurze Bauform · Druck- und Zugspanner · lange Schubstangenführung mit Befestigungsgewinde und Mutter · Anwendung: Der Spanner kann an Blechwänden befestigt, oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden. Außerdem ist Flanschbefestigung mittels Winkelfuß Nr. 6843NI möglich. Weitere technische Eigenschaften: · F2: 1kN · L3: 69mm · B: 36mm · H: 24mm · N: 30,5mm · E: 15mm · M: M6mm · A: 10mm · F1: 1kN · M2: M16x1,5mm · L2: 13mm · H1: 73mm · HW min.: 17mm · L1: 68,5mm · HW max.: 27mm
Attributes
Andrückschraube
M6 x 25
Bauart
kurz
Größe
2
Haltekraft F1
1 kN
Haltekraft F2
1 kN
Hub
21,5 mm
Höhe gespannt
73 mm
Länge gespannt
68,5 mm
Spannhöhe
24 mm
