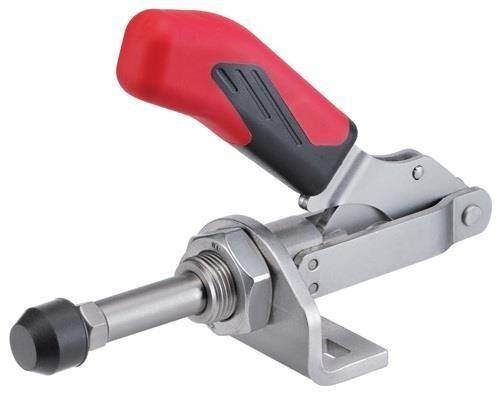

Push rod clamp
Size 2, small angled foot AMF 6841Item-no.: 1021334Supplier number: 94128EAN: 4020772094126
Quantity:
1 PiecePackable
Price and stock visible after login
Description
mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden · Weitere technische Eigenschaften: · D: 5,6mm · L2: 19mm · L1: 114mm · F1: 2kN · Gesamthöhe: 95mm · P: 34mm · K: 12,5mm · A: 10mm · M max.: 36mm · M min.: 31,8mm · M2: M16x1,5mm · H1: 85,5mm · B max.: 58,5mm · Bohrungs-Ø: 5,6 mm · F2: 2kN · B min.: 32,5mm · E: 20mm · H: 20mm · N: 50mm · Gesamtlänge: 114mm
Attributes
Clamping height
20 mm
Construction type
Small angled foot
Height tensioned
85,5 mm
Holding force F1
2 kN
Holding force F2
2 kN
Length tensioned
114 mm
Pressure screw
M6 x 25
Size
2
Stroke
26 mm
