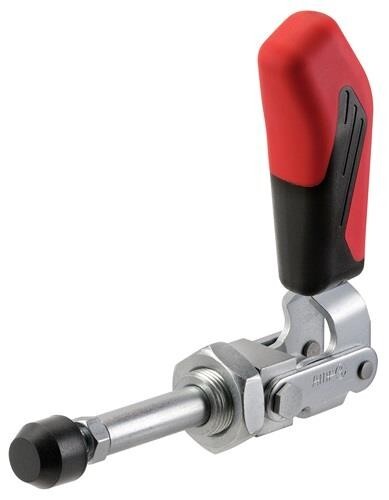

Push rod clamp
Size 2, short design AMF 6844Item-no.: 1021339Supplier number: 94300customs tariff number: 84662020EAN: 4020772094300
Quantity:
1 PiecePackable
Price and stock visible after login
Description
kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden · Ausführung nichtrostender Stahl auf Anfrage lieferbar. Weitere technische Eigenschaften: · F2: 1kN · L3: 68mm · B: 36mm · Gesamthöhe: 76mm · N: 30,5mm · E: 15mm · M: M6mm · A: 10mm · F1: 1kN · M2: M16x1,5mm · L2: 13mm · H1: 73mm · HW min.: 17mm · L1: 68,5mm · HW max.: 25mm
Attributes
Construction type
short
Height tensioned
73 mm
Holding force F1
1 kN
Holding force F2
1 kN
Length tensioned
68,5 mm
Pressure screw
M6 x 25
Size
2
Stroke
21,5 mm
