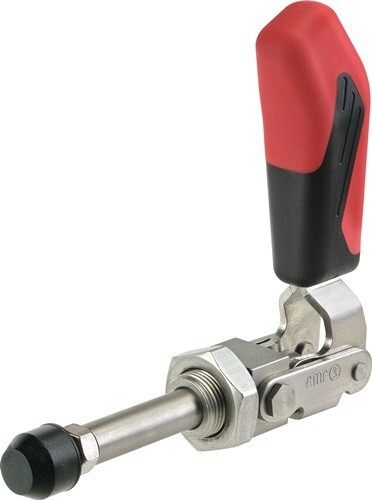

Push rod clamp
Size 3, stainless steel, short design with pressure screw, AMF 6844NIItem-no.: 1604754Supplier number: 95364customs tariff number: 84662020EAN: 4020772095369
Quantity:
1 PiecePackable
Price and stock visible after login
Description
VA · kurze Bauform · Druck- und Zugspanner · lange Schubstangenführung mit Befestigungsgewinde und Mutter · Anwendung: Der Spanner kann an Blechwänden befestigt, oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden. Außerdem ist Flanschbefestigung mittels Winkelfuß Nr. 6843NI möglich. Weitere technische Eigenschaften: · F2: 2,5kN · L3: 115mm · B: 57mm · H: 33mm · N: 33mm · E: 25mm · M: M8mm · A: 12mm · F1: 2,5kN · M2: M20x1,5mm · L2: 16mm · H1: 120,5mm · HW min.: 22mm · L1: 108mm · HW max.: 37,5mm
Attributes
Andrückschraube
M8 x 35
Bauart
kurz
Größe
3
Haltekraft F1
2,5 kN
Haltekraft F2
2,5 kN
Hub
40 mm
Höhe gespannt
120,5 mm
Länge gespannt
108 mm
Spannhöhe
33 mm
