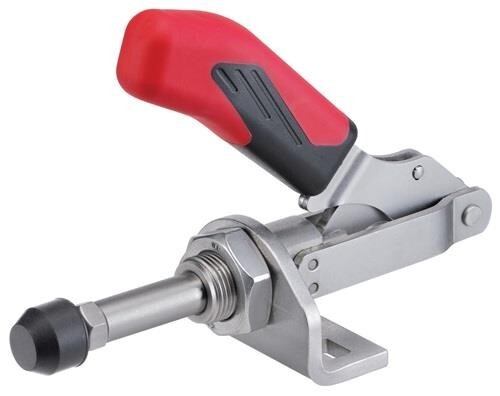

Push rod clamp
Size 3, small angled foot AMF 6841Item-no.: 1021335Supplier number: 94136EAN: 4020772094133
Quantity:
1 PiecePackable
Price and stock visible after login
Description
mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden · Weitere technische Eigenschaften: · D: 6,5mm · L2: 22mm · L1: 140mm · F1: 2,5kN · Gesamthöhe: 110mm · P: 30mm · K: 13mm · A: 12mm · M max.: 42,5mm · M min.: 29,5mm · M2: M20x1,5mm · H1: 108mm · B max.: 69mm · Bohrungs-Ø: 6,5 mm · F2: 2,5kN · B min.: 37mm · E: 30mm · H: 25mm · N: 60mm · Gesamtlänge: 140mm
Attributes
Clamping height
25 mm
Construction type
Small angled foot
Height tensioned
108 mm
Holding force F1
2,5 kN
Holding force F2
2,5 kN
Length tensioned
140 mm
Pressure screw
M8 x 35
Size
3
Stroke
32 mm
