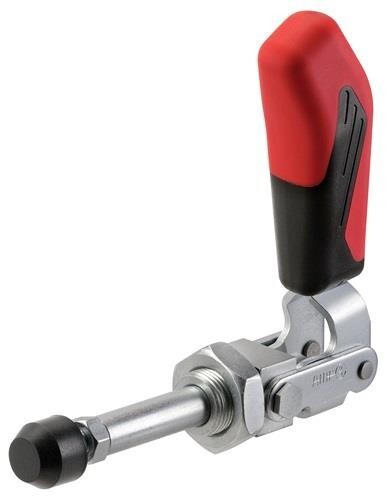

Push rod clamp
Size 5, short design AMF 6844Item-no.: 1021344Supplier number: 94334customs tariff number: 84662020EAN: 4020772094331
Quantity:
1 PiecePackable
Price and stock visible after login
Description
kurze Bauform · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden · Ausführung nichtrostender Stahl auf Anfrage lieferbar. Weitere technische Eigenschaften: · F2: 4kN · L3: 139mm · B: 92mm · Gesamthöhe: 148mm · N: 49mm · E: 45mm · M: M12mm · A: 16mm · F1: 4kN · M2: M24x1,5mm · L2: 24mm · H1: 149mm · HW min.: 30mm · L1: 175mm · HW max.: 50mm
Attributes
Construction type
short
Height tensioned
149 mm
Holding force F1
4 kN
Holding force F2
4 kN
Length tensioned
175 mm
Pressure screw
M12 x 50
Size
5
Stroke
67 mm
