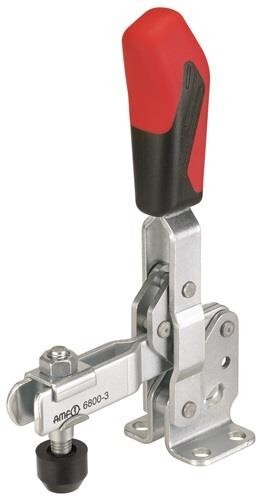

Vertical clamp
Size 2, galvanised, holding arm open horizontal base, AMF 6800Item-no.: 1021357Supplier number: 90027customs tariff number: 84662020EAN: 4020772090029
Quantity:
1 PiecePackable
Price and stock visible after login
Description
mit waagrechtem Fuß Weitere technische Eigenschaften: · F: 11mm · a*: 60° · P: 32mm · L: 12,5mm · K: 6mm · C: 20mm · D: 5,5mm · a: 105° · F1: 0,8kN · L2: 89mm · HW min.: -3mm · L1: 78mm · I: 12mm · F2: 1,2kN · B: 52mm · M1: 27mm · Bohrungs-Ø: 5,5 mm · H: 23mm · N: 43mm · E: 25mm · M: 23-31mm · A: 6mm · H1: 139,5mm · HW max.: 4,5mm · Spannweite: 25 mm
Attributes
Clamping height
23 mm
Construction type
Horizontal foot
Foot size
43 x 32 mm
Height tensioned
139,5 mm
Holding force F1
0,8 kN
Holding force F2
1.2 kN
Length opened
78 x 89 mm
Pressure screw
M6 x 35
Size
2
