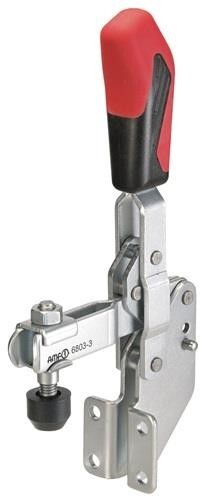

Vertical clamp
Size 3, galvanised, holding arm open with angled foot, AMF 6803Item-no.: 1021351Supplier number: 90332customs tariff number: 84662020EAN: 4020772090333
Quantity:
1 PiecePackable
Price and stock visible after login
Description
mit Winkelfuß Weitere technische Eigenschaften: · F: 11mm · a*: 60° · P: 38mm · O: 6mm · K: 7mm · C: 24mm · D: 6,5mm · a: 105° · F1: 1,4kN · L1: 111mm · I: 18mm · F2: 2,5kN · B: 63mm · Bohrungs-Ø: 6,5 mm · H: 71mm · N: 42,5mm · E: 37mm · M: 28,5mm · A: 8mm · H1: 223mm · Spannweite: 37 mm
Attributes
Clamping height
71 mm
Construction type
Angled foot
Foot size
42,5 x 38 mm
Height tensioned
223 mm
Holding force F1
1,4 kN
Holding force F2
2,5 kN
Length opened
111 mm
Pressure screw
M8 x 45
Size
3
