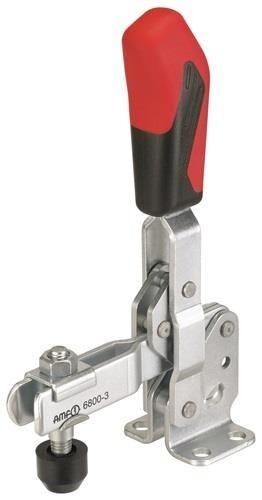

Vertical clamp
Size 4, galvanised, holding arm open horizontal base, AMF 6800Item-no.: 1021359Supplier number: 90043customs tariff number: 84662020EAN: 4020772090043
Quantity:
1 PiecePackable
Price and stock visible after login
Description
mit waagrechtem Fuß Weitere technische Eigenschaften: · F: 16mm · a*: 60° · P: 53mm · L: -mm · K: 13mm · C: 32mm · D: 8,6mm · a: 105° · F1: 1,7kN · L2: 130mm · HW min.: -6mm · L1: 141mm · I: 20mm · F2: 3kN · B: 101mm · M1: - · Bohrungs-Ø: 8,6 mm · H: 42,5mm · N: 64mm · E: 54mm · M: 43,5-46,5mm · A: 10mm · H1: 221mm · HW max.: 22,5mm · Spannweite: 54 mm
Attributes
Clamping height
42,5 mm
Construction type
Horizontal foot
Foot size
64 x 53 mm
Height tensioned
221 mm
Holding force F1
1.7 kN
Holding force F2
3 kN
Length opened
141 x 130 mm
Pressure screw
M8 x 65
Size
4
