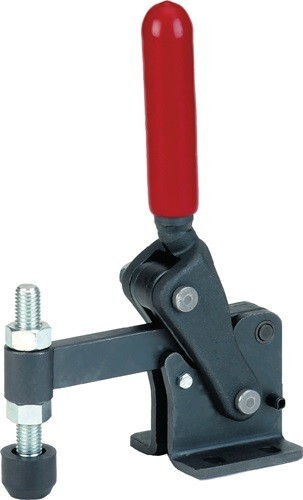

Vertical clamp, heavy
Size 6, with horizontal foot AMF 6811PItem-no.: 1021363Supplier number: 90886customs tariff number: 84662020EAN: 4020772090883
Quantity:
1 PiecePackable
Price and stock visible after login
Description
schwer · mit waagrechtem Fuß · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert Weitere technische Eigenschaften: · F: 95mm · a*: 120° · P: 75mm · K: 15mm · C: 45mm · D: 10,5mm · F1: 6kN · L2: 185mm · HW min.: -22mm · L1: 181mm · I: 30mm · B: 121mm · Bohrungs-Ø: 10,5 mm · H: 65mm · N: 78mm · Eigenschaft: schwer · M: 52mm · A: 12,2mm · H1: 263mm · HW max.: 35mm · Spannweite:
Attributes
Clamping height
65 mm
Construction type
Horizontal foot
Foot size
78 x 75 mm
Height tensioned
263 mm
Holding force F1
6 kN
Length opened
181 x 185 mm
Pressure screw
M12 x 110
Size
6
