Locking clamp, stainless steel
Size 3, 3.2 kN, horizontal with counterholder, AMF 6848HNIItem-no.: 1604764Supplier number: 95547customs tariff number: 84662020EAN: 4020772095543
Quantity:
1 PiecePackable
Price and stock visible after login
Description

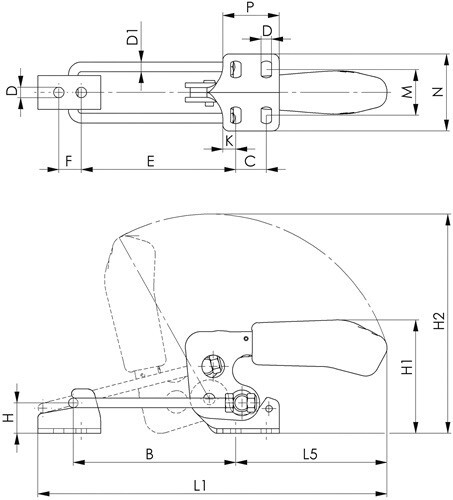

horizontal · Niete in gefetteten Lagerbuchsen laufend · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · auch für die Lebensmittelindustrie geeignet Weitere technische Eigenschaften: · F: 14mm · P: 35mm · Armlänge: 94mm · K: 8mm · C: 19mm · D: 6,5mm · B min.: 53,5mm · Bohrungs-Ø: 6,5mm · B max.: 101mm · H: 19mm · N: 48mm · M: 24,5-32,5mm · E max.: 96mm · L1 min.: 169mm · L5: 94mm · H2: 137mm · L1 max.: 217mm · E min.: 48,6mm · H1: 70mm · D1: 6mm
Attributes
Bauart
horizontal
Bohrungsabstand innen
48,6-96 mm
Clamping range
53,5-101 mm
Gegenhalterhöhe
19 mm
Größe
3
Höhe gespannt
70 mm
Höhe geöffnet
137 mm
Länge gespannt
169-217 mm
Material
Edelstahl
Zugkraft
3,2 kN
