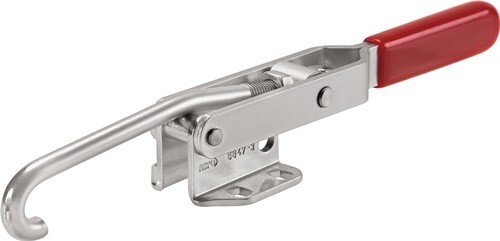

Locking clamp, stainless steel
Size 5 AMF 6847NIItem-no.: 1604761Supplier number: 95448customs tariff number: 84662020EAN: 4020772095444
Quantity:
1 PiecePackable
Price and stock visible after login
Description
VA · nicht rostender Stahl, poliert · Niete in gefetteten Lagerbuchsen laufend · Handgriff aus rotem, ölbeständigem Kunststoff · auch für die Lebensmittelindustrie geeignet Weitere technische Eigenschaften: · L: 55mm · Armlänge: 188 mm · K: 13mm · R: 8mm · C: 29mm · S: 146mm · D: 12mm · G: 11,2mm · L1: 188mm · Bohrungs-Ø: 11,2mm · H: 49mm · N: 86mm · M: 56,5-64mm · E1: 27-42mm · B2: 57-71mm · B1: 26-40mm · E2: 58-73mm · H2: 281mm · H1: 70,5mm
Attributes
Bauart
horizontal
Bohrungsabstand innen
27-42 / 58-73 mm
Clamping range
26-40 / 57-71 mm
Gegenhalterhöhe
49 mm
Größe
5
Höhe gespannt
70,5 mm
Höhe geöffnet
281 mm
Material
Edelstahl
Verstellweg
14 mm
Zugkraft
2,5 kN
