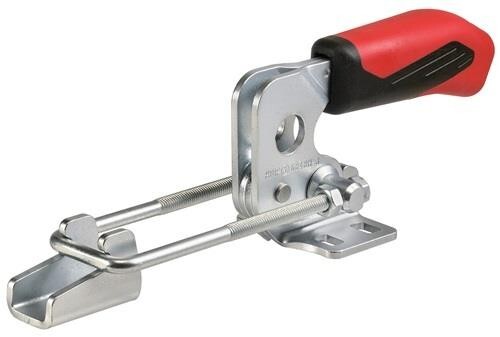

Verschlussspanner
Gr.2, horizontal AMF 6848HItem-no.: 1021604Supplier number: 94698EAN: 4020772094690
Quantity:
1 PiecePackable
Price and stock visible after login
Description
horizontal· · Weitere technische Eigenschaften: · C: 13mm · D: 5,2mm · L1: 125-159mm · Armlänge: 69mm · F: 11mm · P: 26mm · K: 6,4mm · L5: 69mm · E max.: 72mm · E min.: 38mm · H1: 47mm · H2: 99mm · B max.: 76mm · Bohrungs-Ø: 5,2mm · B min.: 42mm · M: 19,5-23,5mm · H: 12mm · N: 38mm · D1: 4mm
Attributes
Borehole spacing inside
38-72 mm
Clamping range
42-76 mm
Construction type
horizontal
Counter holder height
12 mm
Height opened
99 mm
Height tensioned
47 mm
Length tensioned
125-159 mm
Material
galvanised
Size
2
Tensile force
1,6 kN
