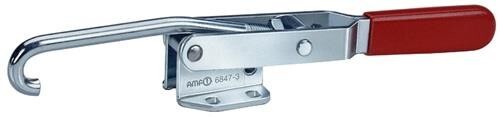

Verschlussspanner
Gr.5, verzinkt AMF 6847Item-no.: 1021603Supplier number: 94565customs tariff number: 84662020EAN: 4020772094560
Quantity:
1 PiecePackable
Price and stock visible after login
Description
verzinkt · passiviert Weitere technische Eigenschaften: · L: 55mm · Armlänge: 189,5 mm · K: 13mm · R: 8mm · C: 29mm · S: 147mm · D: 10,75mm · G: 11,2mm · L1: 189,5mm · Bohrungs-Ø: 11,2mm · H: 49mm · N: 85mm · M: 55,5-63mm · E1: 27-42mm · B2: 57-71mm · B1: 26-40mm · E2: 58-73mm · H2: 282mm · H1: 69mm
Attributes
Adjustment range
14 mm
Borehole spacing inside
27-42 / 58-73 mm
Clamping range
26-40 / 57-71 mm
Construction type
horizontal
Counter holder height
49 mm
Height opened
282 mm
Height tensioned
69 mm
Material
galvanised
Size
5
Tensile force
5 kN
