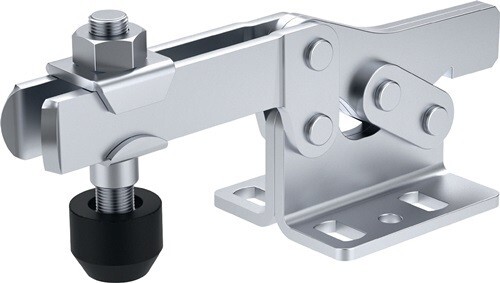

Horizontal clamp
Size 2, without handle Horizontal base, AMF 6837MItem-no.: 1288529Supplier number: 93948EAN: 4020772093945
Quantity:
1 PiecePackable
Price and stock visible after login
Description
mit waagrechtem Fuß · für abnehmbaren Handgriff · um Störkonturen in der Anwendung zu vermeiden, kann bei diesem Waagrechtspanner, nach dem Öffnen oder Schließen, der Handgriff entfernt werden · Handgriff Nr. 6837H muss separat bestellt werden · Weitere technische Eigenschaften: · C: 26mm · a: 90° · D: 5,6mm · Andrückschraube: M6 x 35 · G: 12mm · HW min.: -1,5mm · L1: 113mm · F1: 1kN · L: 12,7mm · Bauart: waagrechter Fuß · F: 16mm · P: 38mm · K: 6mm · A: 6mm · HW max.: 5mm · H1: 45mm · M1: 28,5mm · F2: 1,2kN · I: 13,2mm · B: 64mm · E: 32mm · M: 19,5-29,5mm · H: 24mm · N: 42mm · D1: 5,6mm
Attributes
Borehole-Ø
5,6 mm
Clamping height
24 mm
Clamping range
32 mm
Equipment
Without handle
Height opened
45 mm
Height tensioned
45 mm
Holding force F1
1 kN
Holding force F2
1.2 kN
Length tensioned
113 mm
Size
2
