Zylinderschrauben

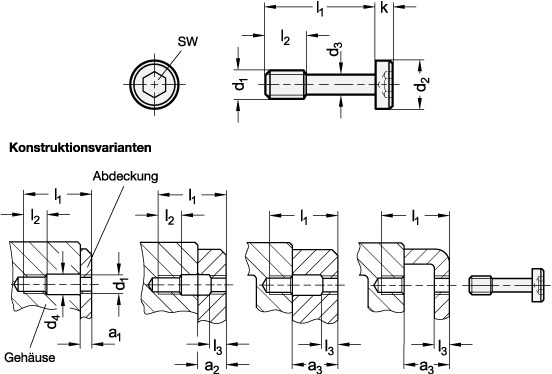

Zylinderschrauben GN 7984.2 haben einen niedrigen Schraubenkopf und ermöglichen dadurch eine Montage in Bereichen mit begrenzten Platzverhältnissen. Durch den Dünnschaft d3 kann die Schraube auf einfache Weise, z. B. in einer Abdeckung, „verliergesichert“ werden. Damit ist die „Unverlierbarkeit des Befestigungselements“ nach der Maschinenrichtlinie 2006 / 42 / EG gegeben. Dazu muss an Stelle einer normalen Durchgangs- / Gewindebohrung beidseitig ein Gewinde d1, gegebenenfalls mit entsprechender Freibohrung d4 vorgesehen werden. Je nach Ausführung und Klemmstärke a1 ... a3 der Abdeckung kann zwischen den gezeigten Konstruktionsvarianten gewählt werden.
