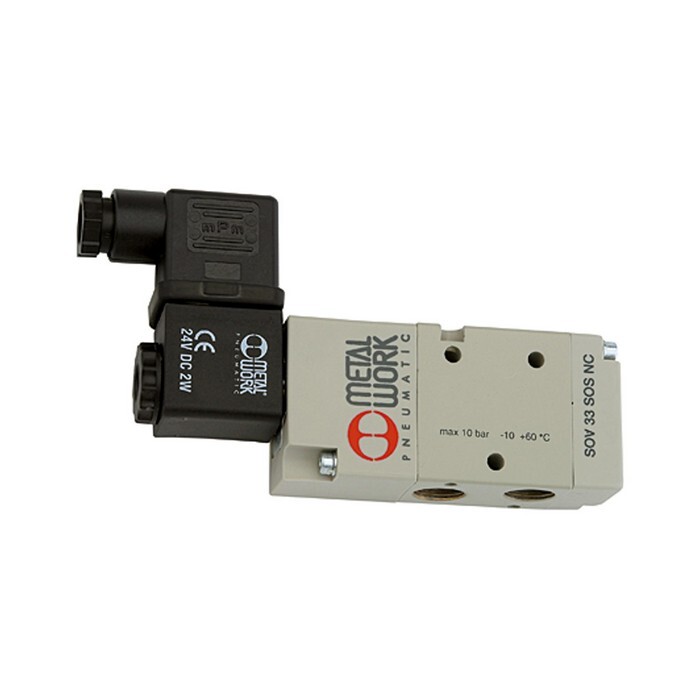

3/2-wegklep
IG 1/4", DN7,5, 230V Hz50, NC, 2,5-10bar monostabiel, elektropneumatischArt.-Nr.: 1121924Leveranciersnummer: 517.115EAN: 4047322097451
Aantal:
1 stukPakketgeschikt
Artikel in 24 varianten beschikbaar:
Prijs en voorraad zichtbaar na login
Beschrijving
3/2-way valve, electropneum., monostable, G 1/4, NC, 230 V AC, 50/60 Hz, operating pre. 2.5 - 10 bar. Traditional way valves of series 70 in electropneumatic version. These valves have a wide range of applications as bushing valves, direct mounting on the cylinder with special adapters or as series valves with multi-base plates and individual interlinking plates (supply strips).
Specificaties
Aansluiting
G 1/4
Afdichtingsmateriaal
NBR
Ausführung
elektropneumatisch
Bediening
monostabiel
Bedrijfsdruk min.
2,5 bar
DN
7,5
Debiet 1
750 Nl/min
Debiet 2
1100 Nl/min
Debietmeting 1
Debiet bij 6 bar en Δp 0,5 bar
Debietmeting 2
Debiet bij 6 bar en Δp 1,0 bar
Functie
3/2 NC
Handmatige override
Rust
Max. bedrijfsdruk
10 bar
Medium
Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.
Medium temperatuur max.
60 °C
Medium temperatuur min.
-10 °C
Omgevingstemperatuur max.
50 °C
Omgevingstemperatuur min.
-10 °C
Riegler artikelnummer
106533
Serie
Ventile Reihe 70
Spanning
230 V, 50 Hz
Steuerluftzufuhr
intern
Symbool
33
