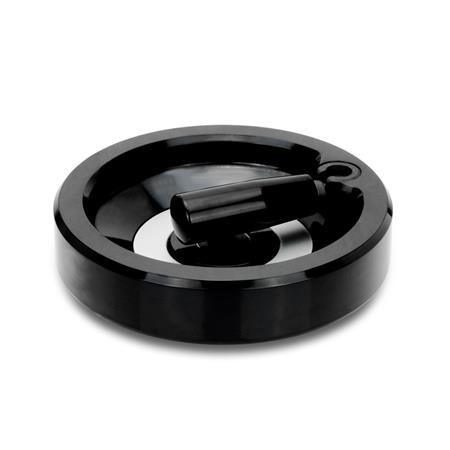

Handwiel met omkeerbare handgreep
GN 520.4-100-B10-D Elesa 73711-10KU - Kunststof
Art.-Nr.: 1350706Leveranciersnummer: 520.4-100-B10-DEAN: 4045525097759
Aantal:
1 stukPakketgeschikt
Artikel in 16 varianten beschikbaar:
Prijs en voorraad zichtbaar na login
Beschrijving
The handle in the handwheels GN 520.4 is locked in a conical bore in the operating position. For reversal, it must first be pulled from the cone in axial direction. A pressure spring holds the handle in both positions. When swung out, it automatically engages again. This standard replaces the previous handwheels GN 520.3.
Specificaties
Bohrungskennzeichen
B - ohne Nabennut
Boormarkering
B - zonder naafgroef
Boringdiameter d2
10
Gewicht
0.340 kg
Handwiel diameter d1
100
L1
12
L2
33.5
Materiaal
KU - Kunststof
R
37
RoHS
Ja
Vorm
D - met draaibare omkeerbare handgreep
b
26
d3
24
d4
22
d5
35
d6
54
d7
39
l3
51
l4
56
Ø Umleggriff
22
ØUmleggriff
22
