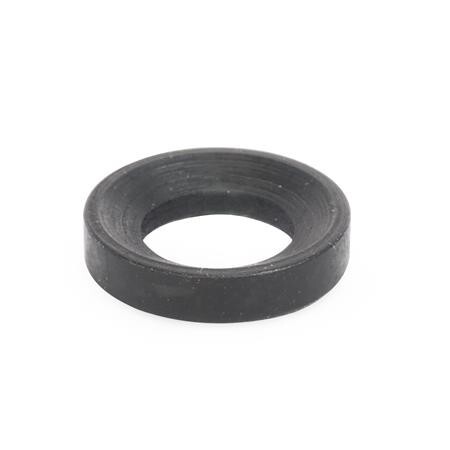

Conische panhardend staal
DIN 6319-16,5-D voor M 14Art.-Nr.: 1209032Leveranciersnummer: DIN 6319-16,5-DEAN: 4045525324268
VPE (Verpakking): 25 stukAantal:
1 stukPakketgeschikt
Artikel in 31 varianten beschikbaar:
Prijs en voorraad zichtbaar na login
Beschrijving
Spherical washers and dished washers DIN 6319 are used for clamping on non-parallel surfaces. The dished washers type G with enlarged outside diameter are mainly used on elongated holes. When utilizing hexagon nuts with spherical seating DIN 6330 type B the spherical washer is redundant.
Specificaties
Bohrungsdurchmesser Form D / Form G d11
16.5
Bore diameter d1 (form D)
16.5
Gewicht
0.014 kg
Max. transmittable static bolt force in kN
53
RoHS
Ja
Vorm
D - conische aansluiting met d~3~ = d~2~
d3
28
d5
24.8
d6 Schraube
M 14
d6 für Schraube
M 14
h3
5.6
h5
8.5
h5 ≈
8.5
max. übertragbare statische Schraubenkraft
53 kN
