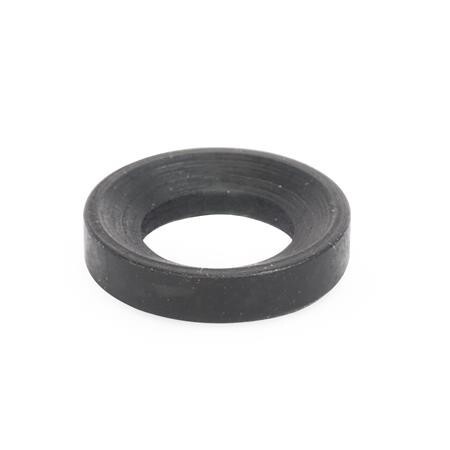

Conische panhardend staal
DIN 6319-23,2-D voor M 20Art.-Nr.: 1076413EAN: 4020772081911
VPE (Verpakking): 25 stukAantal:
1 stukPakketgeschikt
Artikel in 30 varianten beschikbaar:
Prijs en voorraad zichtbaar na login
Beschrijving
Spherical washers and dished washers DIN 6319 are used for clamping on non-parallel surfaces. The dished washers type G with enlarged outside diameter are mainly used on elongated holes. When utilizing hexagon nuts with spherical seating DIN 6330 type B the spherical washer is redundant.
Specificaties
Bohrungsdurchmesser Form D / Form G d11
23.2
Bore diameter d1 (form D)
23.2
Gewicht
0.032 kg
Max. transmittable static bolt force in kN
117
RoHS
Ja
Vorm
D - conische aansluiting met d~3~ = d~2~
d3
36
d5
31
d6 Schraube
M 20
d6 für Schraube
M 20
h3
7.5
h5
11.7
h5 ≈
11.7
max. übertragbare statische Schraubenkraft
117 kN
