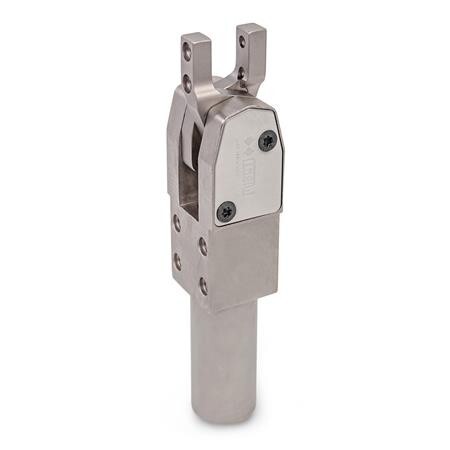

Stroomtang met 2 klemarmen
GN 866-20-BC-NC vernikkeldST - Staal
Art.-Nr.: 1485201Leveranciersnummer: 866-20-BC-NCdouanetariefnummer: 84671190EAN: 4045525729117
Aantal:
1 stukPakketgeschikt
Artikel in 3 varianten beschikbaar:
Prijs en voorraad zichtbaar na login
Beschrijving
The clamping forces FS of power clamps GN 866 are directed inwards at the clamping arms. The maximum clamping moment of the power clamps GN 866 is reached once the clamping arm is at the end of its stroke. For this reason the working stroke should be completed as closely as possible to the stroke end.

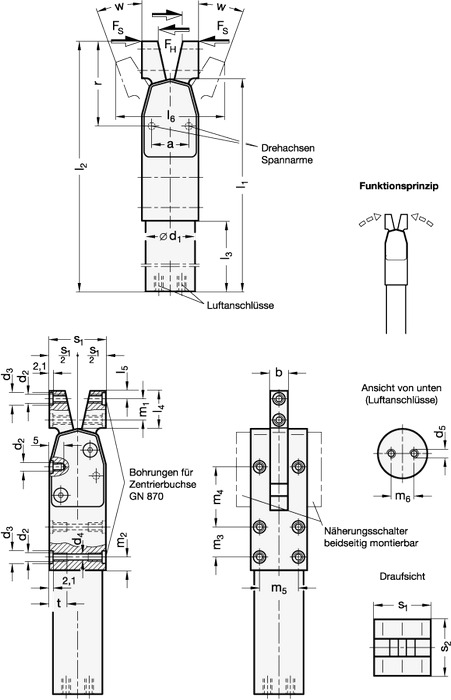

Specificaties
A
21
FH Haltekraft bei r bei 6 bar
1150 N
FH in N holding force at r at 6 bar
1150
FS Spannkraft bei r bei 6 bar
630 N
FS in N clamping force at 6 bar
630
Gewicht
0.650 kg
L1
138
L2
160
Maat
20
Materiaal
ST - Staal
Max. clamping torque in Nm at 6 bar
60
Oppervlakte
NC - elektrolytisch vernikkeld
R
48
RoHS
Ja
Schroefdraad
M 5
Vorm
BC - 2 verticale klemarmen voor centrische klemming
b
10
d1
28
d3
7
d4
4.1
l3
57.5
l4
24.5
l5
5
l6
89
l6 ≈
89
m1
12
m2
7.5
m3
17
m5
22
m6
13
max. Spannmoment bei 6 bar
60 Nm
s1
32
s2
38
t
13
w hoek in °
66°
