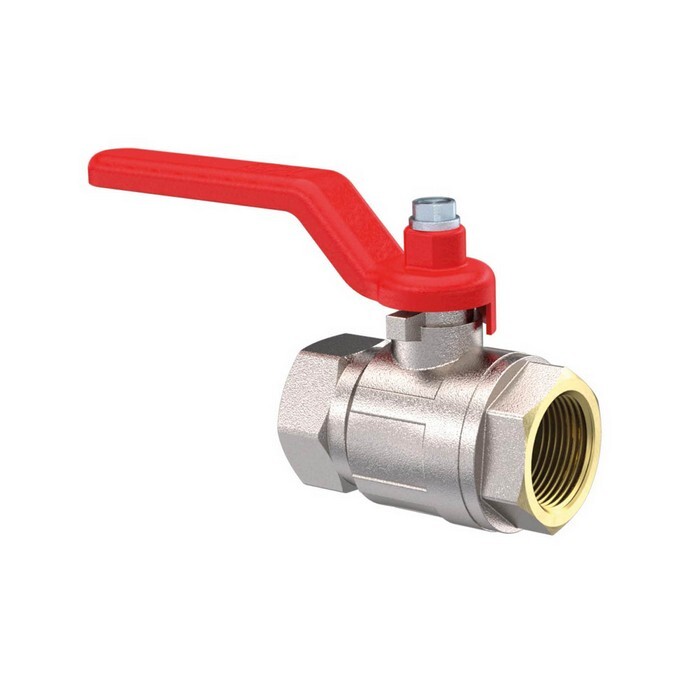

Kogelkraan basisversie Handhendel
IG/IG messing vernikkeld G 3/4Art.-Nr.: 1372258Leveranciersnummer: 329.05-Rdouanetariefnummer: 84818081EAN: 4047322397353
Aantal:
1 stukPakketgeschikt
Artikel in 10 varianten beschikbaar:
Prijs en voorraad zichtbaar na login
Beschrijving
Ball valve, Manual lever, Standard type, IT/IT, nickel-plated brass, Operating temp. -20°C to 150°C, G 3/4, DN 20, PN max. 40 bar. Applications: Compressed air, water, non-toxic and non-corrosive gases, heating systems and air conditioning systems.
Specificaties

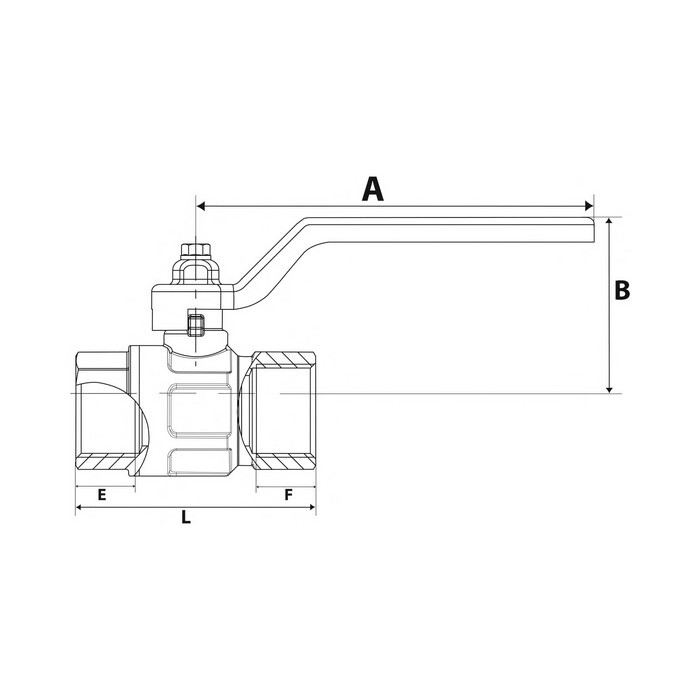

A
113 mm
Bedrijfstemperatuur
-20 °C tot 150 °C (geen damp)
DN
20
Draadmateriaal
Vernikkeld messing
F
12,5 mm
Hendel
Gegalvaniseerd staal, rood geschilderd
Kogel
Verchroomd messing
Kogelafdichting
PTFE
L
57,5 mm
Materiaal
Vernikkeld messing
PN
40 bar
Riegler artikelnummer
103096
Schroefdraad
G 3/4
Spilafdichting
NBR / FKM (afdichtingspakket bestaande uit 2 O-ringen)
Standaard draad
G-draad volgens DIN EN ISO 228-1, tolerantieklasse B
b
55 mm
e
13,5 mm
