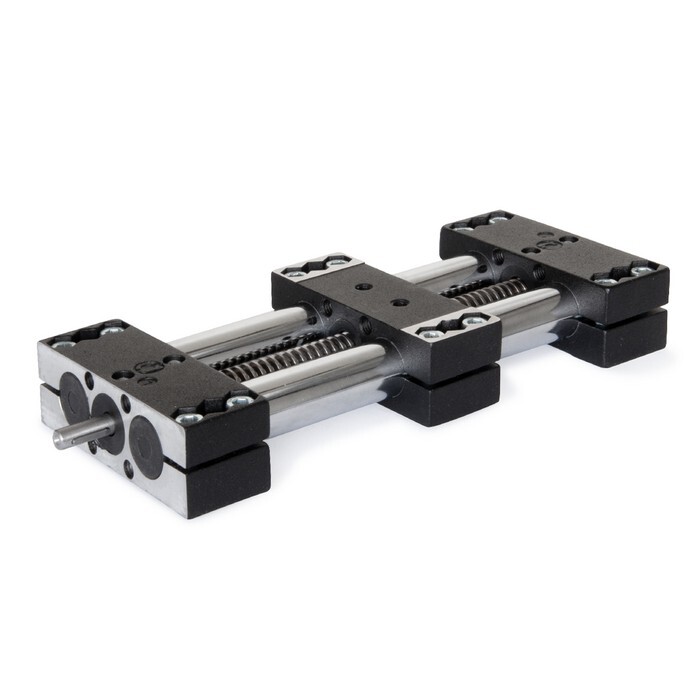

Lineaire eenheid met dubbele pijp
GN 491-30-100-R1-SCRSCR - staal, verchroomd
Art.-Nr.: 1217942Leveranciersnummer: 491-30-100-R1-SCREAN: 4045525902220
Aantal:
1 stukPakketgeschikt
Artikel in 19 varianten beschikbaar:
Prijs en voorraad zichtbaar na login
Beschrijving
In addition to the standard travel lengths specified in the above table for the double tube linear actuator GN 491 any length inside the maximum travel length is available. In order to measure the movement and positioning of the sliders, digital position indicators can be added.
Specificaties
Diameter d
30
Draadspindel
TR14x4
Gewicht
3.000 kg
Handwiel
GN 9234
Lengte l1
100
Materiaal
SCR - staal, verchroomd
Max. slag
1500
Montageset
GN 491.1
Passfeder DIN 6885
A2x2x12
Positie-indicator 2
GN 9054
RoHS
Ja
Stellungsanzeiger
GN 954
Vorm
R1 - Rechtse draad, astap aan één kant
b
50
d2
8
d3
M 6
d4
M 6
d5
6.5
d6
9
d7
10.5
für Schraube DIN 912
M 5
h1
52
h2
54
h3
2
h4
27
h5
0.85
l2 Gesamtlänge
3xb+l1
l3
130
l4
16
m1
2xb+l1
m2
114
m3
92
m4
30
m5
35
m6
30
m7
42
m8
9.5
m9
12
sSechskant
10
