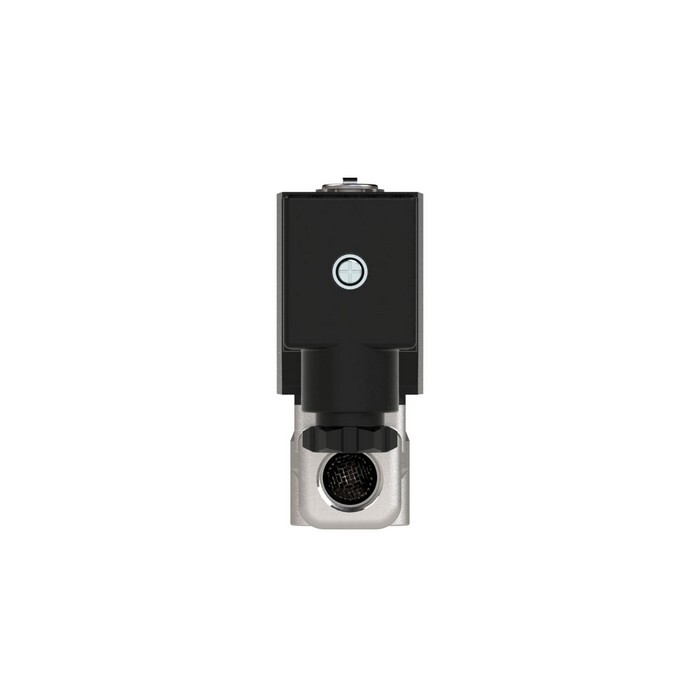

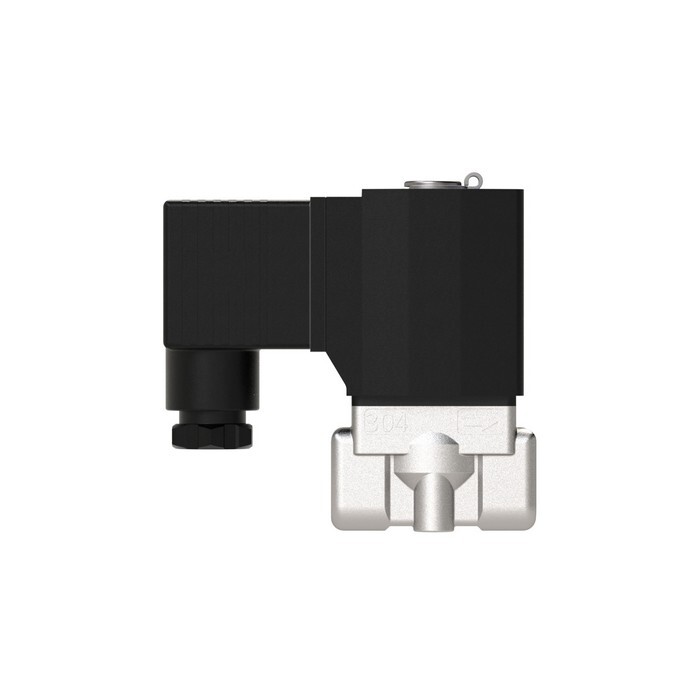

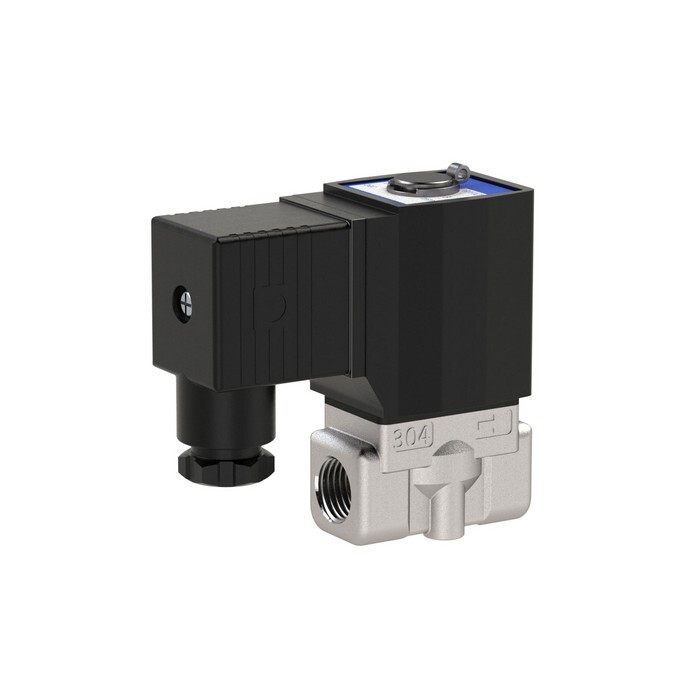

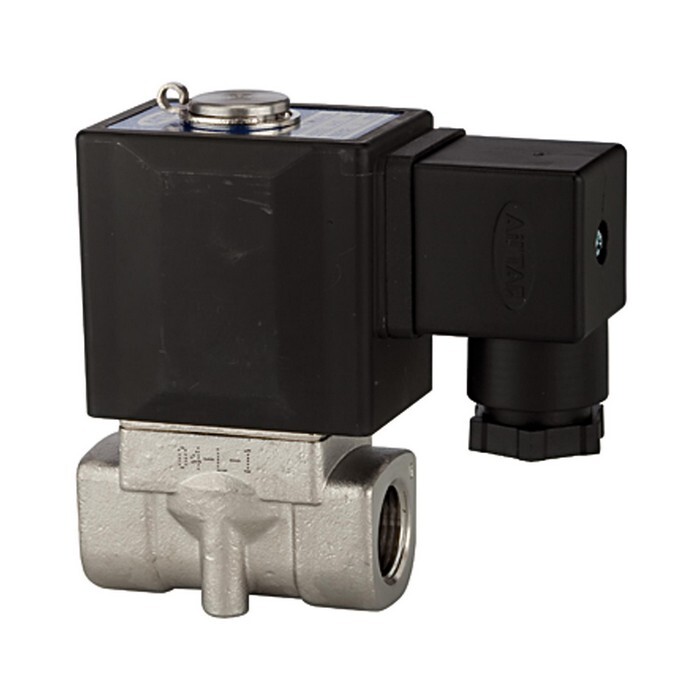

Magneetventiel serie 2S
IG 1/8", NW3, max 10 bar, BF1, NC 24V DC, direct geregeld, roestvrij staalArt.-Nr.: 1248042Leveranciersnummer: MV 1511 ESdouanetariefnummer: 84812090EAN: 4047322323871
Aantal:
1 stukPakketgeschikt
Artikel in 4 varianten beschikbaar:
Prijs en voorraad zichtbaar na login
Beschrijving
2/2-way solenoid valve, Stainless steel, NC, directly operated, 24 V DC, Medium temp. max. 80 °C/90 °C, G 1/8, PN 0 - 10 bar. Standard series available in two different versions: -Directly operated -Pilot-operated Connector socket, form A acc. to ISO 4400, for all valves with a G 3/8 or G 1/2 thread except valve types 3 and 4. Special connector socket (similar to form B) for all valves with a G 1/8 or G 1/4 thread except valve types 3 and 4. Medium temperature max. 80 °C when used with water or oils, max. 90 °C when used with air.
Specificaties

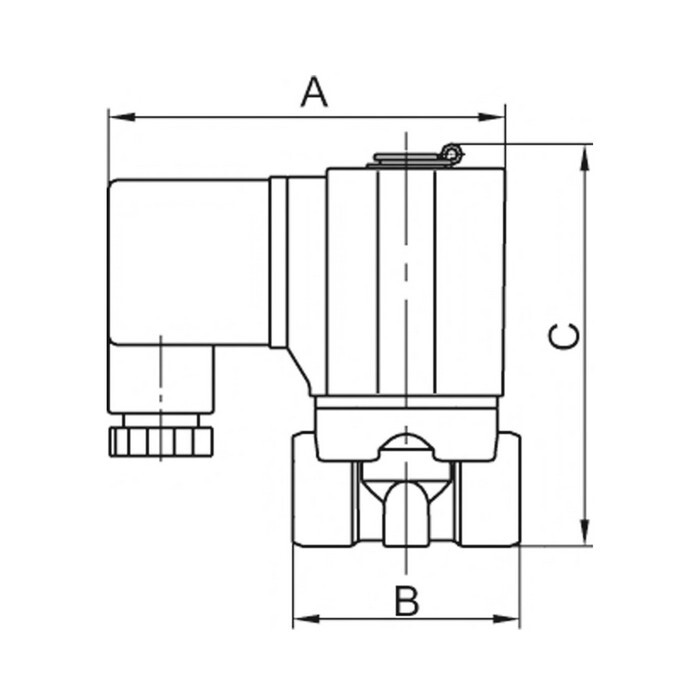

A
70 mm
Afdichtingsmateriaal
FPM
Bedrijfsdruk min.
0 bar
Behuizing
Roestvrij staal 1.4301
Beschermingsklasse
IP 65
Bouwvorm
1
Max. bedrijfsdruk
10 bar
NW
3
Onderdelen binnen
Roestvrij staal
Riegler artikelnummer
116528
Schroefdraad
G 1/8
Standaard draad
G-draad volgens DIN EN ISO 228-1
Ventielzitting
Roestvrij staal 1.4301
b
40 mm
c
70,7 mm
