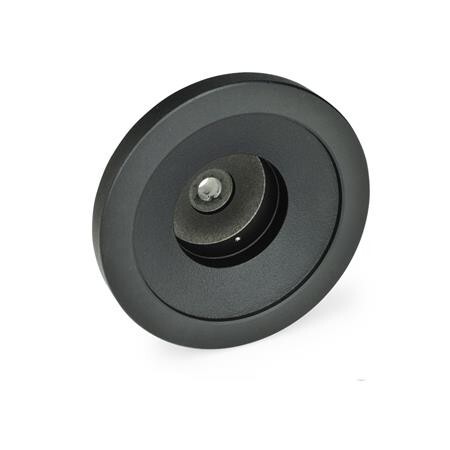

Schijfhandwiel, compleet
GN 323.9-80-B10-A voor GN 000.9AK - Aluminium spuitgietwerk
Art.-Nr.: 1196675Leveranciersnummer: 323.9-80-B10-AEAN: 4045525187443
Aantal:
1 stukPakketgeschikt
Artikel in 16 varianten beschikbaar:
Prijs en voorraad zichtbaar na login
Beschrijving
Disk handwheels GN 323.9 have a recessed hub to accept position indicators GN 000.9 / GN 000.13. The pallet pin is screwed in and held in position with the hexagon locknut.The length of the pallet pin l5 can be adjusted as required.
Specificaties
A
19
Boormarkering
B - zonder naafgroef
Bore identification
B - without hub groove
Boringdiameter d2
10
Buitendiameter d1
80
Gewicht
0.267 kg
L1
22.5
L2
55
Materiaal
AK - Aluminium spuitgietwerk
RoHS
Ja
Vorm
A - zonder handgreep
b
13
d3
20
d4
20.5
d5
6
d6
56
für Stellungsanzeiger GN 000.9Größe
42
l2 ≈
55
l3
3.5
l4
11.5
l5
13.6
ØZylindergriff GN 798
16
