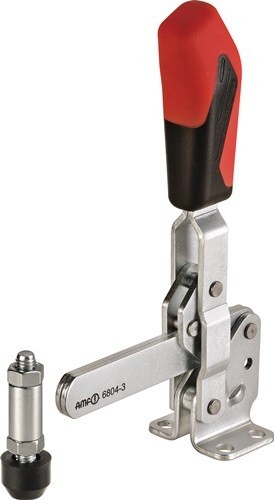

Verticale klem
Maat 3, gegalvaniseerd, vaste houdarm horizontale basis, AMF 6804Art.-Nr.: 1604736Leveranciersnummer: 90431douanetariefnummer: 84662020EAN: 4020772090432
Aantal:
1 stukPakketgeschikt
Prijs en voorraad zichtbaar na login
Beschrijving
mit waagrechtem Fuß (Haltearm massiv) Weitere technische Eigenschaften: · F: 19,5mm · a*: 60° · P: 35mm · L: -mm · K: 7,5mm · C: 20mm · D: 7,5mm · a: 105° · F1: 1,4kN · L2: 116,5mm · HW min.: 0mm · L1: 108,5mm · I: 18mm · F2: 2,5kN · B: 81mm · M1: -mm · Bohrungs-Ø: 7,5 mm · H: 33,5mm · N: 46mm · E: 43mm · M: 32,5mm · A: 6mm · H1: 186mm · HW max.: 12mm · Spannweite: 43 mm
Specificaties
Andrückschraube
M8 x 45
Bauart
waagrechter Fuß
Fußgröße
46 x 35 mm
Größe
3
Haltekraft F1
1,4 kN
Haltekraft F2
2,5 kN
Höhe gespannt
186 mm
Länge geöffnet
108,5 x 116,5 mm
Spannhöhe
33,5 mm
