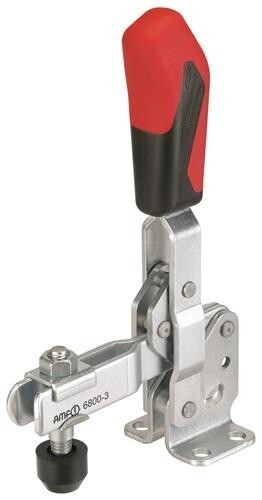

Verticale klem
Maat 5, gegalvaniseerd, arm openhouden horizontale basis, AMF 6800Art.-Nr.: 1021360Leveranciersnummer: 90050EAN: 4020772090050
Aantal:
1 stukPakketgeschikt
Prijs en voorraad zichtbaar na login
Beschrijving
mit waagrechtem Fuß · Weitere technische Eigenschaften: · C: 45mm · D: 8,5mm · a: 115° · L2: 185mm · HW min.: -3mm · L1: 195mm · F1: 3kN · L: 26,5-31,5mm · a*: 60° · F: 34mm · P: 65mm · K: 9,5mm · A: 14mm · HW max.: 27,5mm · H1: 281mm · M1: 45mm · Bohrungs-Ø: 8,5 mm · I: 25mm · F2: 5kN · B: 140mm · E: 73mm · M: 45-50mm · H: 55,8mm · N: 70mm · Spannweite: 73 mm
Specificaties
Bouwwijze
Horizontale voet
Drukschroef
M12 x 80
Hoogte gespannen
281 mm
Houdkracht F1
3 kN
Houdkracht F2
5 kN
Lengte geopend
195 x 185 mm
Maat
5
Spannhoogte
55,8 mm
Voetmaat
70 x 65 mm
