Verticale klem, zwaar
Maat 2, met horizontale basis AMF 6811PArt.-Nr.: 1604722Leveranciersnummer: 91314douanetariefnummer: 84662020EAN: 4020772091316
Aantal:
1 stukPakketgeschikt
Prijs en voorraad zichtbaar na login
Beschrijving

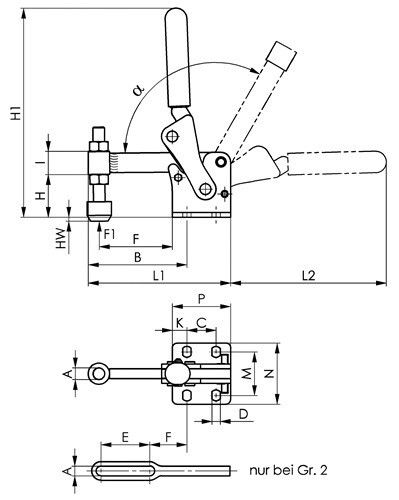

schwer · mit waagrechtem Fuß · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert Weitere technische Eigenschaften: · F: 21mm · a*: 120° · P: 37mm · K: 8,5mm · C: 20mm · D: 7,1mm · F1: 2,5kN · L2: 94mm · HW min.: -13,5mm · L1: 85mm · I: 15mm · B: 57mm · Bohrungs-Ø: 7,1 mm · H: 25mm · N: 47mm · Eigenschaft: schwer · E: 30mm · M: 32mm · A: 6,1mm · H1: 127mm · HW max.: 6mm · Spannweite: 30 mm
Specificaties
Andrückschraube
M6 x 50
Bauart
waagrechter Fuß
Fußgröße
47 x 37 mm
Größe
2
Haltekraft F1
2,5 kN
Höhe gespannt
127 mm
Länge geöffnet
85 x 94 mm
Spannhöhe
25 mm
