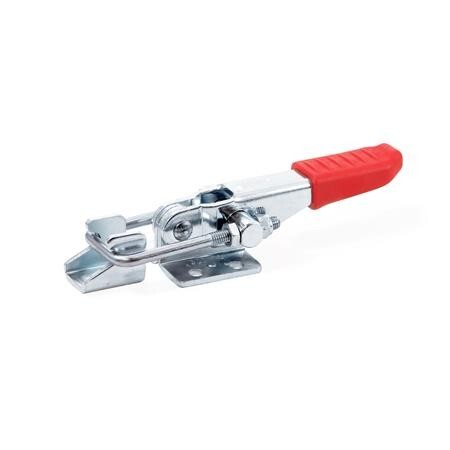

Sluiter spankabel
GN 851-700-T2 Beugel/arm par. tot commandoniveauC 10 - Gevalhard staal C 10
Art.-Nr.: 1076840Leveranciersnummer: 851-700-T2douanetariefnummer: 82057000EAN: 4045525386891
Aantal:
1 stukPakketgeschikt
Artikel in 6 varianten beschikbaar:
Prijs en voorraad zichtbaar na login
Beschrijving
The stroke of the square U-bolts of latch type toggle clamps GN 851 can be adjusted within its range. In the clamped position the square U-bolt is parallel to the fixing plane of the latch type toggle clamp. In addition to the standard lengths for the U-bolt latch shown above, more lengths may be achieved by using square U-bolts GN 951.1.
Specificaties
A
24
FH Haltekraft
7500 N
FH in N holding force
7500
Gewicht
0.625 kg
L1
220
Maat
700
Materiaal
C 10 - Gevalhard staal C 10
RoHS
Ja
Vorm
T2 - met dissel, met tegenhouder
b1
60
b2
54
b3
38
b4
38
b5
26
d1
M 8
d2
8.5
h1
42
h1 ≈
42
h2
36
l1 ≈
220
l2 min.
21
l2min.
21
m1
38
m2
9.5
m3
41.5
m4
9.5
m5
19
r bei w2 = 0
70
r ≈at w2 = 2
70
s
3.5
w1 Slag
58
w2 Verstelweg
26
w2 ≈Adjustment range
26
